針對目前國內外DCS分散控制系統的缺點和不足，依托先進的技術和控制理念，LN3000分散控制系統對系統的結構的性能進行了較大的改進和優化，系統處理能力更強、系統容量更大、更加可靠穩定。系統模塊采用導軌式級聯安裝，配置靈活，外形美觀。開放的體系結構、強大的數據處理能力、方便的組態組態控制系統能力和多種現場總線的支持能力，可以方便的應用于電力、石油、化工、制藥、冶金、建材的眾多行業，特別的電力、化工等行業優勢更為明顯。目前，系統已在多個廠家得到應用，運行穩定，效果良好。
DCS即集散型控制系統，又稱分布式控制系統（Distributed Control System）。它的主要基礎是4C技術，即計算機－Computer、控制 －Control、通信－Communication和CRT顯示技術。DCS系統通過某種通信網絡將分布在工業現場附近的現場控制站和控制中心的操作員站及工程師站等連接起來，以完成對現場生產設備的分散控制和集中操作管理。
隨著DCS的發展，舊有的常規DCS功能，如代替常規的儀表控制和簡單的數據監測已不能滿足現代用戶對控制系統的要求，一套完善的DCS系統需要具備更加開放的系統結構，多層的開放數據接口，核心控制器需要具備更加強大的數據處理能力，并提供方便的組態控制系統的能力與用戶自主開發高級控制算法的支持能力，同時要求系統支持多種現場總線標準，方便系統根據需要進行擴充，硬件可靠穩定，安裝方便，外形美觀。
山東魯能控制工程有限公司采用當下最先進的控制理念，依托其強大的研發設計團隊，研制開發出了新一代的LN3000分散控制系統。系統控制器（DPU）采用ARM架構，具有更強的數據處理能力和系統容量；模塊采用塑料外殼，可插拔結構，攜帶方便，安裝維修方便；系統模塊采用導軌式級聯安裝，配置靈活，外形美觀；優化系統，提高系統的可靠性。
1)系統控制器（DPU）采用ARM架構，具有更強的數據處理能力和系統容量；
2)模塊采用塑料外殼，可插拔結構，攜帶方便，安裝維修方便；
3)系統模塊采用導軌式級聯安裝，配置靈活，外形美觀；
4)優化系統，提高系統的可靠性。
tle="1517229637102566.jpg" alt="1.jpg"/>
系統的升級演變
1.機柜

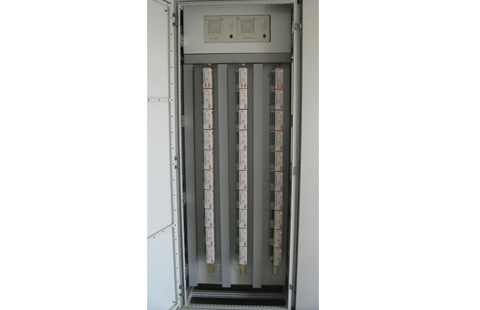

LN3000系統的硬件都安裝在標準的控制機柜中。這些控制機柜除了有安裝過程控制站和I/O模塊的過程控制柜外，還有繼電器柜、系統電源分配柜等，一般情況下，這些機柜的物理尺寸和外觀是相同的。

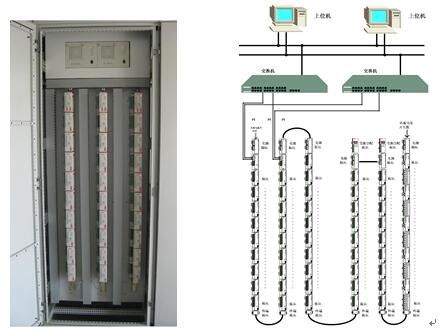

過程控制柜布置
2.過程控制站（DPU）

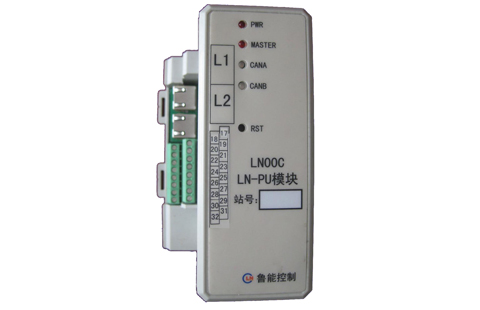

LN00C(DPU)模塊的處理器為ARM Cortex-A8系列的32位精簡指令集處理器，最高主頻可達720MHZ，數據處理速度更快，系統容量更高。
板載256M內存，非插拔式內存，避免因內存條接觸問題導致系統重啟
板載256M NandFlash，非插拔式電子盤，有效避免因盤接觸問題導致系統無法啟動等問題；2MB Data Flash，用于存儲系統的核心程序，掉電后該系統程序不消失，重啟系統后程序繼續運行
雙CAN接口，1路RS-232接口，1路RS-485接口
雙冗余24V供電，級聯式底座供電，每路電源接口針在歐式插針上占用6針，模塊加以對角螺絲進行固定，電路內部加了多種穩壓措施，模塊供電穩定，有效防止因供電電壓不穩導致DPU重啟的現象發生。
模塊內部采用多點接地方式接地，各種電壓的負端均進行了隔離處理，大地信號在模塊內形成環路，有效防止了外部信號的電磁干擾及內部電路產生的各種信號干擾。
3.智能模塊
LN-C系列現場總線前端模塊是在我公司多年分散控制系統研制應用基礎上開發的最新產品。該產品無論性能、可靠性、還是使用方便性，都比目前市場上的類似產品有顯著提高。
其主要特點為：
采用高性能低功耗十六位單片機。
完全獨立的雙CAN總線接口。
雙路24V供電。
兩級看門狗，離線自恢復。
故障或復位時輸出自保持。
模擬輸入／輸出信號路－路隔離。
模擬量輸入可通過跳線選擇內、外供電，支持兩線制變送器。
事故順序記錄（SOE）模塊帶三個獨立CAN接口，模塊間精確同步，SOE分辨率小于1 毫秒。
ETS保護模塊具有SOE功能，由硬件電路實現保護功能。
模塊可遠程安裝，通信距離為：3.3km/20kbps，620m/100kbps，40m/1000kbps，130m/500kbps。
帶雙CAN接口和RS232/485接口的GPS模塊，提供標準時間授時。
模塊保險及通道回路自恢復保險，兩級過流保護。
模塊采用級聯方式連接。
四個面板指示燈（電源、運行、CAN-A狀態、CAN-B狀態）。
全部采用工業級器件，工作溫度為－10℃～60℃。
寬78mm，長131mm，高122mm，立置，模塊與底座分離，可電插拔式。
塑料外殼。
LN智能模塊采用16位單片機，軟件固化于片內，系統穩定性高；看門狗功能保證系統具有自恢復能力。通信方式為CAN現場總線。CAN總線上最多可掛接63個智能模塊，通信采用CAN協議。智能模塊按照用戶組態指定的時間周期定時與過程控制站交換數據。

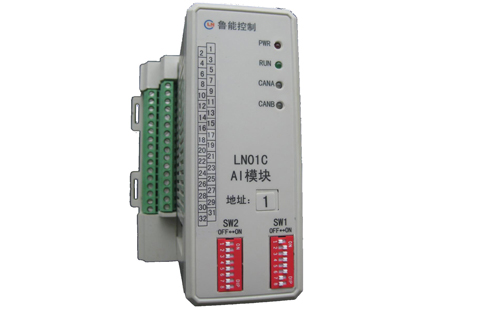

(1)LN01C 隔離型模擬量輸入模塊(AI)
LN-01C測量回路有兩種供電方式：內供電方式和外供電方式。外供電方式是指變送器側能提供有源的模擬量輸入信號；內供電方式是指由LN01-C模塊為變送器提供24V供電。
（2） LN02C 隔離型智能熱電偶輸入模塊(TC)
模塊可接入各種標準熱電偶和非標準熱電偶，每個通道的熱電偶分度號可通過上位軟件修改，每個通道有獨立的分度號。
模塊設有自動冷端補償電路，在模塊內部實現了冷端溫度補償。模塊還具有斷偶報警功能。
（3）LN03C隔離型熱電阻輸入(RTD)
模塊可接入各種標準熱電阻和非標準熱電阻，每個通道的熱電阻分度號可通過上位軟件修改，每個通道有獨立的分度號。
熱電阻輸入接線方式系統采用三線制，可有效消除線路電阻影響，同時具有斷線報警功能。
（4）LN03C隔離型模擬量輸出模塊(AO)
（5）LN06C隔離型開關量輸入模塊(DI)
LN06C隔離型開關量輸入模塊有16路開關量輸入通道。模塊在工作時，將無源觸點信號經輸入端信號調理后，經光電隔離送入單片機。在單片機的控制下，通過CAN通信接口將開關量狀態輸入信號傳送至上位機。
（6）LN-07C隔離型開關量輸出模塊(DO)
LN-07C模塊在工作時，通過CAN現場總線通信接口將輸出數據送入單片機后，經光MOS繼電器輸出。
供電方式：24VDC±10%
14通道輸出
輸出類型：光MOS繼電器
掃描時間：<50ms
隔離電壓：1500VAC
（7）LN07C開關量輸出板
LN07C開關量輸出板可與我公司生產的繼電器板LN-JDQ配合使用。兩種板通過底座進行級聯，可直接控制輸出繼電器。繼電器板的輸出為一常開一常閉，通道最大電流為10A。
（8）LN-08C SOE模塊(SOE)
供電方式：24VDC±10%
15通道輸入
信號類型：干接點
分辨率：1ms
存儲緩沖區：100個事件
開關去抖時間：20ms
掃描時間: 1ms
系統隔離電壓: 1000Vrms
對時接口：配合LN-GPS模塊使用，對時精度1ms

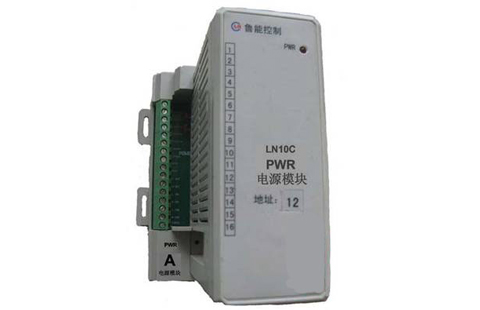

（9）LN-POW 電源模塊(POW)
（10）LN-09C ACM電源分配模塊
