LK200系列智能采集前端采用雙冗余RS485通訊接口，支持MODBUS-RTU協議，可以連接PLC、DCS以及國內外各種組態軟件，廣泛應用于電力、化工、石油和冶金等行業，主要應用于生產過程中的溫度測量，采用壁掛式接地安裝，節省電纜，工作穩定，無須校準，內置操作鍵和LCD顯示屏，方便現場調試。

  LK200系列產品均為20通道智能采集前端，帶有LCD顯示屏，雙RS485總線接口，同時支持雙網絡通訊，通訊協議為MODBUS-RTU。

LK200系列智能數據采集前端包含LK200-A和LK200-B兩種類型的產品，這兩種類型的產品外觀結構如圖所示。這兩種類型的智能采集前端雖然在外型結構上不同，但在現場應用中的具體功能是相同的。用戶可根據現場安裝空間大小和具體應用功能選擇相應的產品。

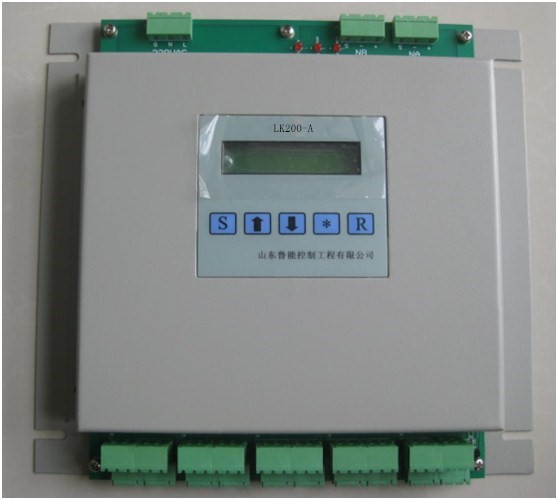

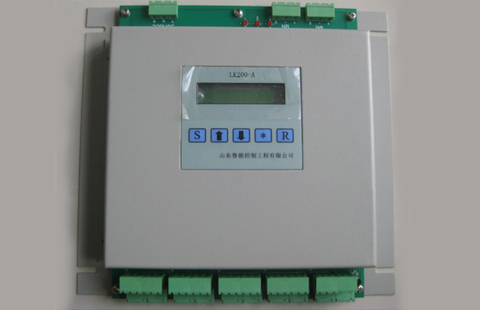

1、LK200-A

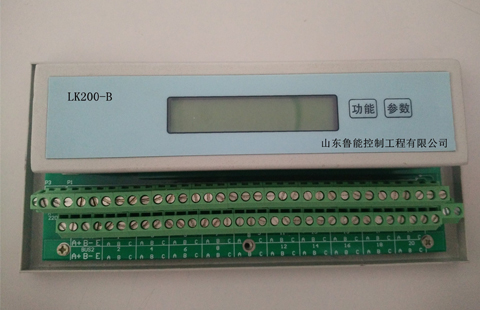

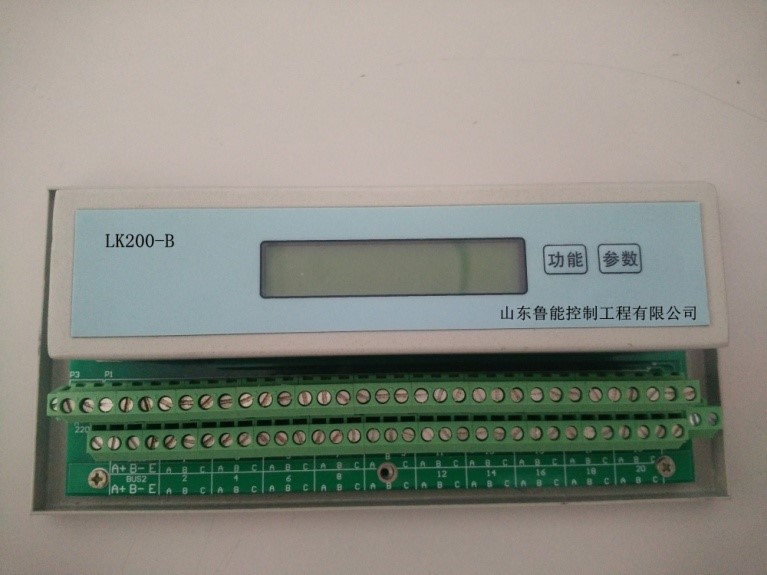

2、LK200-B

LK200-B產品又分為L(zhǎng)K200-B1、LK200-B2、LK200-B3三種類型的產品，但這三種類型的產品外觀結構相同，主要區別在于這三種產品的底板設計不同，即在無需更換主板的情況下，僅通過更換底板來滿足不同的現場需要。

1、強抗干擾能力。智能采集前端采用獨特的軟、硬件抗干擾措施，特別適合強干擾環境使用，尤其用于發電機線圈溫度測量等強電磁干擾環境下，抗干擾性能更為出色。通常情況下，該智能采集前端的信號輸入線不需要屏蔽。

2、輸入通道采用雙端差動輸入。輸入、電源、網絡及通道之間電氣隔離，有效抑制各類共模干擾，消除通道間的相互影響。

3、熱電阻、熱電偶的采集結果為溫度值，對熱電偶輸入自動進行冷端溫度補償。智能前端采用無源底板設計，只需兩個螺絲，就能將主機與底板分離，維修更換極其方便。

4、具有自動校準、系統校準功能。隨時修正由于環境溫度變化引起的測量誤差，保證智能采集前端在整個工作溫度范圍內的采集精度。

5.該智能采集前端主要用于熱電偶溫度采集、熱電阻溫度采集、0~5V電壓信號采集、4~20mA電流信號采集等場合，尤其在分布式安裝、強干擾環境及遠距離通訊等場合更適合。

智能前端的技術參數主要包括通信參數，輸入通道參數，以及其他參數。

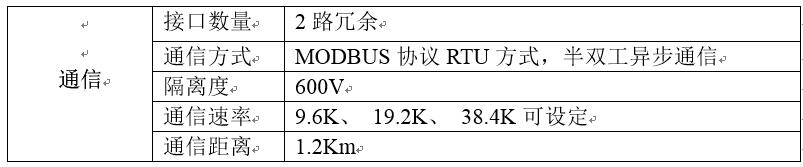

表1 通信參數

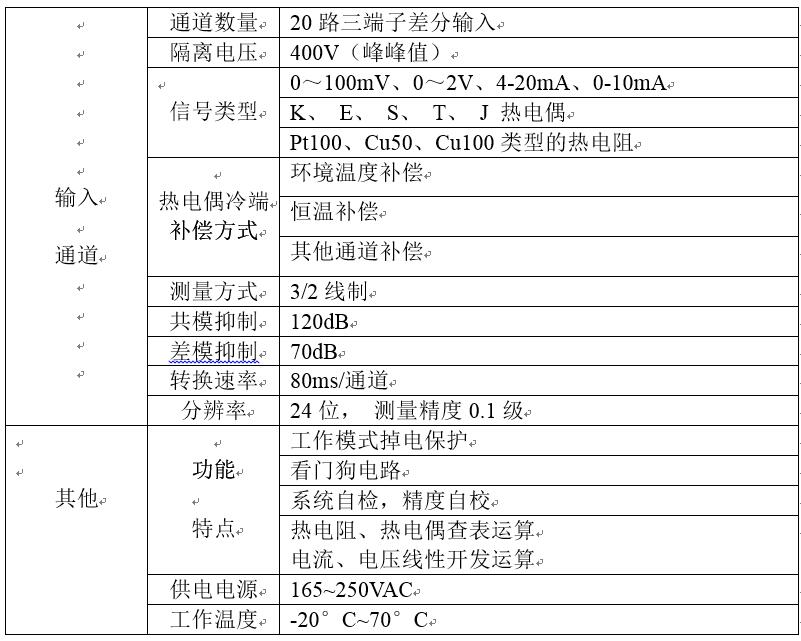

表2 輸入通道
