2018年5月，魯能控制申請并獲得LN3000高可靠性ETS控制系統（簡稱LN3000ETS）軟件著作權。

產品介紹

ETS(Emergency Trip System)是汽輪機危急跳閘系統的簡稱，是汽輪機保護最重要的一環，它是汽輪機電跳閘的出口，其運行安全與否直接影響到汽輪機的安全運行。

主要功能

LN09C 高可靠性ETS模塊是LN3000 DCS分散控制系統的重要組成部分，可完成汽輪機危急跳閘控制過程中的全部電動閥門的開關控制功能，包括完成開關量的數據采集、處理、計算及開關量的實時輸出，并將相關數據經通訊傳送到中央控制操作室?？梢詸z測的開關信號有：汽輪轉速、潤滑油壓力、凝汽器真空、DEH故障、軸承振動、軸向位移、熱膨脹、差漲、軸承回油溫度、高加水位、排氣室壓力等。當被監視的參數超過規定值時，ETS裝置輸出跳閘信號到跳閘電磁閥，跳閘電磁閥卸載掉保安系統的保安油，使汽輪機的主氣閥和調節閥迅速關閉，完成汽輪機跳閘的功能，實行緊急跳閘，確保機組設備及人身的安全，以避免發生嚴重的后果。



產品特點

相比于國外廠家的ETS保護多通過PLC技術來實現，LN09C高可靠性ETS模塊是LN3000 DCS分散控制系統的重要組成部分，采用大規?？删幊踢壿嬈骷?，信號邏輯運算及對外控制輸出用硬件電路實現，即硬邏輯，該ETS系統具有以下特點：

1、可實現與DEH、DCS無縫連接

2、高可靠性，響應速度快

3、帶有投切保護功能，首出指示功能

4、所有的ETS系統只有一種固定的邏輯，防止不同機組設備邏輯過多導致故障查詢時出現混亂。

5、10ms輸入延時消抖

6、2路CAN總線接口， 1路RS485通訊，1路系統復位接口

7、1路電源報警指示

8、組合靈活，可實現雙冗余和三冗余結構

系統結構

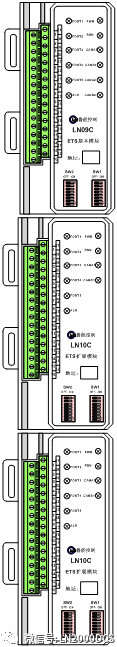

模塊采用的是級聯式可插拔結構，可帶電插拔操作，結構小巧，外形美觀，安裝接線簡單，攜帶方便，非常適合電力、通訊、化工等各行業的使用。其模塊的外形如圖所示。

基本模塊結構圖

擴展模塊結構圖

一套完整ETS系統包括1塊ETS基本模塊和2塊ETS擴展模塊。基本模塊位于最上端，下端連續級聯2塊ETS擴展模塊，其基本安裝結構如圖所示。

可靠性ETS系統結構圖

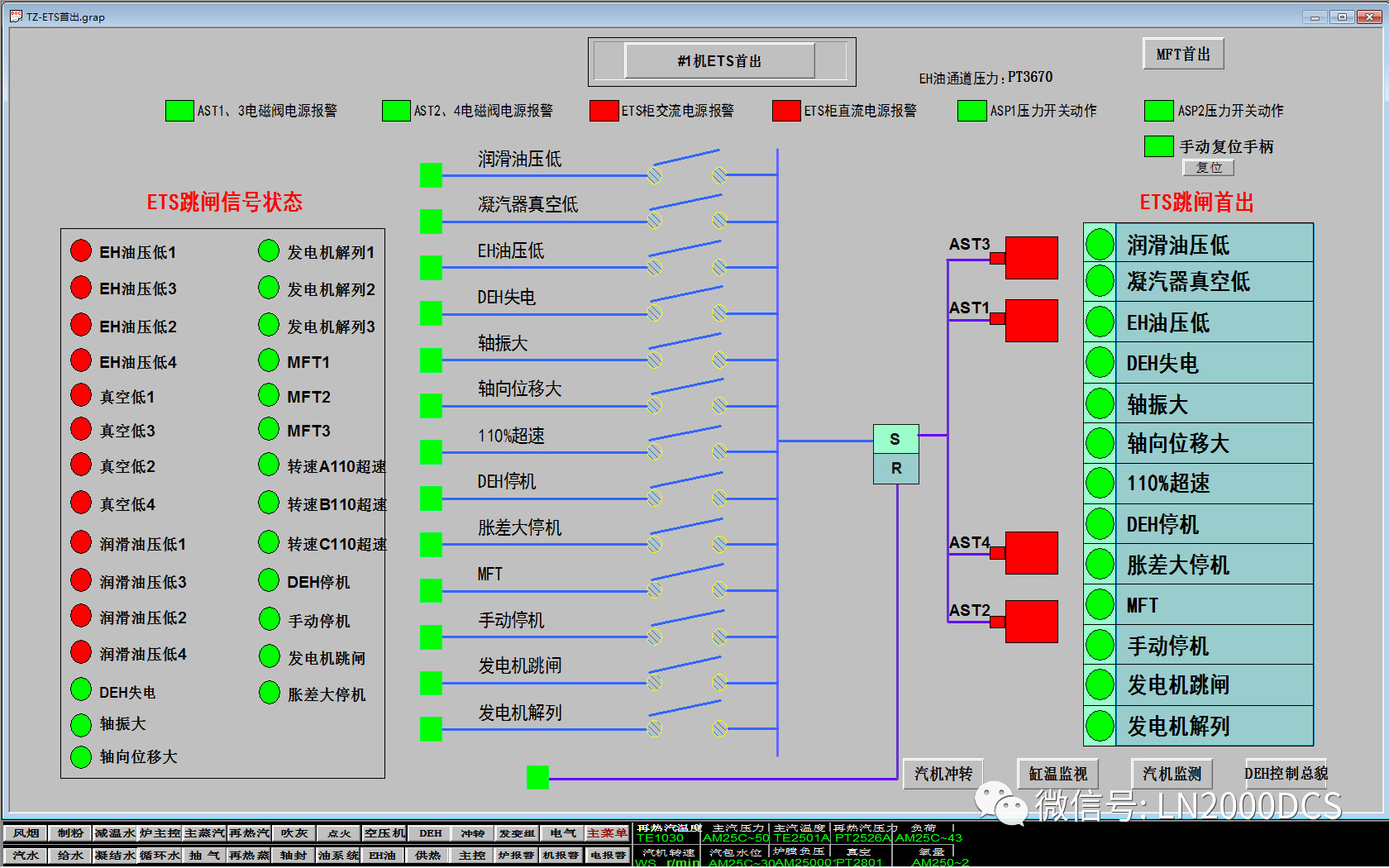

統上位軟件操作畫面示例
