了滿足國發辦[2007]53號文《節能發電調度辦法（試行）》中關于建設熱電聯產機組在線監測系統的要求, “以熱定電”。堅決制止高耗能的小火電機組運行時，供熱負荷低卻發電量高的不正常情況，山東電力研究院、山東魯能控制工程有限公司生產得熱電聯產機組在線檢測系統LN2000-RTU已經在山東省六十余家熱電廠投入使用。

系統可以把其遠程采集終端放在方圓十公里范圍內的現場設備附近，通過1根普通的雙絞線（CAN現場總線）連接到其遠程采集終端，從而對這些設備進行高速遙測或遙控，所以大大降低了電廠的投資和施工量。LN2000-RTU系統也可以通過GPRS無線通訊方式對幾百公里外的設備進行遙測或遙控。

LN2000-RTU系統和調度中心的通信方式也是非常靈活的，可以通過光纜也可以通過GPRS無線方式等將數據上傳給調度中心，其靈活性和可靠性可以確保該類系統安全地運行、人機界面友好和節省工程投資。

LN2000-RTU系統實際上是DCS系統LN2000的遠程I/O裝置微型化后轉型的一種產品，它主要特點和技術指標：

1.主機功能：

●主機為冗余熱備用、具有存儲數據的功能的雙控制器組成?？梢允褂肐EC-101、IEC-104等規約，通過光纜或GPRS無線方式等將數據上傳給省調度中心。

●在上傳的通訊出現故障時，主機具有對通信過程監視診斷功能，能根據通道狀態判優自動或人工切換主備用通信通道，并有在通信正常后，可以將存儲的數據補送省調度中心的功能。

●有GPS時鐘接口?？梢韵蚱渌悄茉O(shè)備校時。

●接受LN2000軟件的全面支持，有操作員站的以太網接口?？梢栽诓僮鲉T站上使用LN2000軟件的人機界面監控系統或輸入一些人工檢測的數據等。

遠程數據采集單元功能：

●采集單元可以遠離主機。使用冗余熱備用的雙CAN現場總線接口與主機高速通訊，與主機使用普通雙絞線的通訊速率為5Kbps時，距離可以達到10公里。

●采集單元有GPRS接口?？梢允褂脽o線通訊方式和主機通訊。

●數據采集單元信號采集通道的設計容量不受限制；還可以按照要求任意擴充的多個RS485和RS232C通訊接口。

●采集單元的主要特點是有三種采集方式，參見下面的方案：

方案1：采用通訊方式。使用RS232、RS485等接口，使用Modbus或CDT等各種通訊協議與其它系統采集數據；還可以采用冗余熱備用的雙網卡（10M/100M）通訊方式。通過安全防護隔離裝置實現和廠級信息管理系統（MIS或SIS）的數據交流。

方案2：采用硬接線方式。將采集單元安裝在現場和任意DCS系統使用其AO輸出通道硬接線方式相連采集數據，或直接從現場的變送器采集數據（可以為這些變送器提供獨立的24V電源）。

方案3：采用熱電聯產采集單元（專用采集卡）。利用其采集通道具有的極高輸入阻抗或極低輸入阻抗的特性直接附在原有的其它系統的采集通道上采集數據，從而在保持原系統可靠性的情況下，降低了電廠的投資。

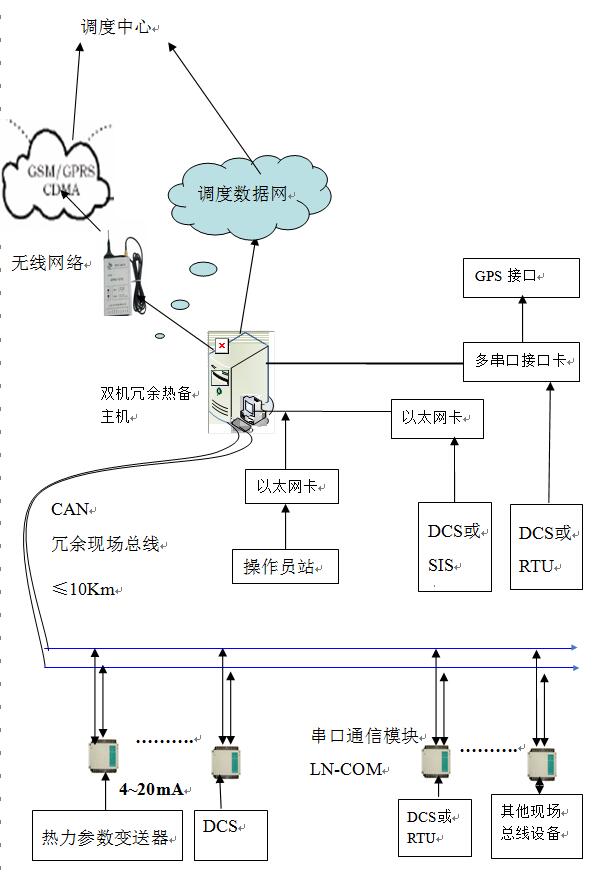

圖1為L(zhǎng)N2000-RTU主機和遠程數據采集單元各種方案匯總示意圖

圖1.  LN2000-RTU系統各種方案匯總示意圖

2．軟件配置方案

調度主機操作系統采用了先進的Unix+Windows操作系統平臺，并使用了與大型商數據庫Oracle，以及 MS Office提供的支持。系統應用軟件采用C++編寫。主機系統采用了Client/Server模式結構，數據庫和系統處理功能分布在各個軟件模塊中。軟件模塊通過標準數據接口和“軟總線（iiNetS）”模塊相互聯接，并由iiNetS統一管理。獨到的軟總線技術使各個模塊可以隨意配置在各個節點機中，而且是“即裝即用”的，非常容易擴充和升級。考慮到系統的可用性和安全性，可以在多個節點機上為重要的功能模塊配備冗余模塊。

管理系統通過基于Internet/Intranet技術的WEB服務器，向調度數據網外發布實時信息。網外用戶通過通用的瀏覽器軟件（如IE 6.0等），即可瀏覽到在線監測系統中的有關實時信息和歷史數據，這也是實現機組在線監測系統與MIS系統網絡連接的手段。

安全管理系統采用典型的INTRANET結構，與外界的計算機互聯采用通過國家鑒定的物理隔離設備、路由器和“防火墻”等網絡技術，使SCADA系統可以有效地防止外來黑客的攻擊和病毒的感染。如果WEB服務器因遭受攻擊而被停止工作，外部計算機無法得到機組監測系統的信息，但機組監測系統仍然可以保持正常運行。

熱力計算模型分別采用二種方法實現：

①．正推法[3]：

1）熱效率計算方法：

總熱效率 =（供熱量（kJ）+供電量（kWh）×3600 kJ/kWh）/ （燃料總消耗量 × 燃料單位低位熱值（kJ/kg））×100%；

式中： 供熱量（kJ） = ∑（抽汽量×（抽汽焓（kJ/kg）－回水焓（kJ/kg）））

2）熱電比計算方法：

熱電比 = 供熱量（kJ）/（供電量（kWh）× 3600 kJ/kWh）× 100%；

    采用正推法計算熱效率的特點在于鍋爐熱效率建模簡單，計算精度相對較高，現場數據采集量少：除了有關電氣參數外，每臺機組只需要采集：供熱抽/排汽流量、溫度、壓力，入爐煤量，入煤低位發熱量等幾個有關熱力參數即可。但是現場的采集系統子站需要配有操作員站，并設在運行值長臺上，每天上午9點前，由值長人工錄入前一天機組的入爐煤量，入煤低位發熱量等數據。所以這種方法在統調電廠使用的較多。

②．反推法：

1）熱效率計算方法：

總熱效率 =（供熱量+供電量（kWh）×3600 kJ/kWh）/∑（（DzHz –DgHg – DjHj）/ Ng）×100%

式中：

供熱量（kJ）–∑（抽汽量×（抽汽焓（kJ/kg）－回水焓（kJ/kg））），

Dz – 主汽流量（kg/h），熱電終端采集

Hz – 主汽焓（kJ/kg），由蒸汽壓力、溫度查水和水蒸汽熱力性質圖表取得

Dg – 給水流量（kg/h），熱電終端采集

Hg – 給水焓（kJ/kg），由給水壓力、溫度查水和水蒸汽熱力性質圖表取得

Dj – 減溫水流量（kg/h），熱電終端采集

Hj – 減溫水焓（kJ/kg），由減溫水壓力、溫度查水和水蒸汽熱力性質圖表取得

Ng – 鍋爐熱效率，同實現公式中單一鍋爐熱效率；

2）熱電比計算方法：

熱電比 = 供熱量（kJ）/（供電量（kWh）× 3600 kJ/kWh）× 100%；

    采用反推法計算熱效率的特點在于鍋爐熱效率建模相對復雜，現場數據采集量多，在一般情況下，給水流量等于主汽流量，可以不用采集；減溫水焓在總熱量計算中，可根據實際情況決定是否參與計算。這種計算方法不需要配有操作員站，也無需每天由人工錄入數據。但是，式中鍋爐熱效率Ng的確定比較麻煩，這也是這種計算方法誤差大小的關鍵之處：

⑴．對于燃用設計煤種的鍋爐而言，可以使用鍋爐設計性能曲線（即有對應不同鍋爐負荷的多個鍋爐設計效率點），采用最小二乘法擬合出鍋爐設計性能曲線：

h＝he×f1（D/De）                     （1）

式中： h是鍋爐設計效率，he是鍋爐額定負荷對應的設計效率， D是鍋爐負荷，De是鍋爐額定負荷，f1( )為擬合函數。

計算鍋爐效率直接采用公式（1）。

⑵．對于燃用測定鍋爐效率時燃用的煤種并遵循試驗時的運行條件的鍋爐，可以采用實際運行效率值作為計算鍋爐效率：將該鍋爐已有實際運行性能曲線（即有對應不同鍋爐負荷的多個鍋爐實際運行效率點）和對應額定負荷的實際運行效率hes，采用最小二乘法擬合出鍋爐實際運行性能曲線

h＝hes×f2（D/De）                     （2）

上式中f2( )為擬合函數。

計算鍋爐效率直接采用公式（2）。

理論上來說，鍋爐熱效率主要受到煤種（包括發熱量、灰分、水分、揮發分）、運行條件（包括運行氧量、配風情況、煤粉細度、燃料分配）、鍋爐型式和鍋爐負荷的影響。在爐型確定的情況下，隨鍋爐燃用煤種、運行條件和負荷的變化，鍋爐效率的變化可以達到10%以上，因此，在線計算鍋爐效率時，必須在線采集煤種、運行條件和鍋爐負荷，以保證在線鍋爐效率的準確性。但是，由于現有的技術手段無法實現煤種資料和部分鍋爐運行參數的在線采集，熱電終端采集僅僅在線采集了鍋爐負荷，這必然會導致鍋爐效率的準確度大大降低，其誤差將有可能達到10%。因此，上述提出的鍋爐效率計算方法應在煤質和運行條件相對穩定的情況下使用，否則應重新進行試驗確定煤質和運行條件改變后的鍋爐效率。

當鍋爐燃用煤種和運行條件偏離其適用條件后，鍋爐效率會發生明顯變化，導致計算鍋爐效率誤差增大。由于可以不增加操作員站，所以這種方法在非統調的地方電廠（小機組上）使用的較多。

3．運行效果

山東熱電聯產機組在線監測系統較為重要的一塊功能是將各熱電廠機組的供熱情況、熱電比和熱效率在網上實時發布。系統的整個部署滿足《電網和電廠計算機監控系統及調度數據網絡安全防護規定》(國家經貿委[2002]第30號令)和《電力二次系統安全防護規定》(國家電力監管委員會5號令)對電網計算機監控系統和系統之間互聯的安全要求，符合《全國電力二次系統安全防護總體框架》的有關規定。

熱電聯產機組在線監測系統屬于調度網的安全I(xiàn)區系統，要部署在安全I(xiàn)區； WEB服務器部署在調度網的安全I(xiàn)II區。在實時系統和WEB發布功能之間要安裝電力系統物理隔離設備。系統的電網模型、圖形、運行數據等都在安全I(xiàn)II區的WEB服務器上做鏡像，其它第三方應用或系統都是和WEB服務器進行數據通信，保證了安全I(xiàn)區的EMS功能的安全性。

山東熱電聯產機組在線監測系統投入運行后，設立了專職的日常維護人員，負責系統遠方終端和主站的檢查維護，負責系統軟件的修改和完善，保證數據準確可靠。為此，每年也需要有一定的維護預算費用。此外，熱電廠設專責人負責現場數據的可靠性。

山東熱電聯產機組在線監測系統投入運行后，通過實時采集和分析機組運行的動態信息，企業管理明顯上了一個檔次，通過對生產進行量化控制和有效監管，進而科學合理地安排供熱量、發電量計劃，大大提高了山東省熱電企業的管理水平。
