1.1 硬件配置

  本實驗配置1面機柜、1套工程師站、3套操作員站、2臺過程控制站、2臺交換機、模擬量輸入模塊（4~20mA）1塊、模擬量輸入模塊（0~10V）1塊、模擬量輸出模塊（4~20mA）5塊、模擬量輸出模塊（0~10V）2塊、數字量輸入模塊1塊、數字量輸出模塊4塊、熱電偶模塊1塊、熱電阻模塊1塊。

1.2 仿真實驗

濕法脫硫仿真實驗：從監控畫面或液晶屏上可以直觀地看到原煙氣流量、原煙氣溫度、原煙氣壓力，凈煙氣流量、凈煙氣溫度、凈煙氣壓力，電機電流，水箱水位等參數，且水箱水位可以棒狀圖指示。原煙氣進入脫硫塔，通過漿液泵噴射進去的漿液，達到脫去煙氣中S的目的，出來的煙氣從脫硫塔頂部出來進入煙囪。漿液泵的啟?？梢詮墓こ處熣具M行遠控操作，也可以根據原煙氣流量大小來調節漿液的量。所有的數據歷史、操作歷史都保存在歷史文件夾中，教師可以隨時調用，查看學生的實驗結果。實驗室環境配置如圖1。

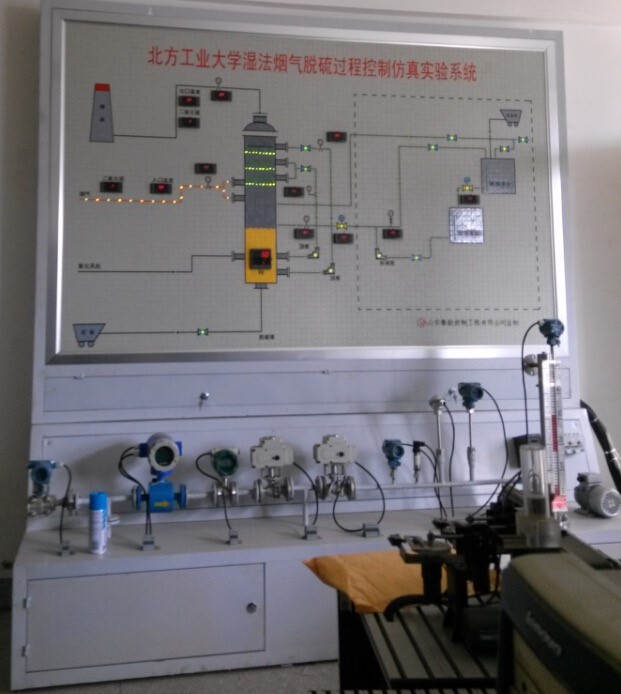

圖1 北方工業大學濕法脫硫仿真實驗室

圖2 北方工業大學濕法脫硫仿真實驗監控畫面

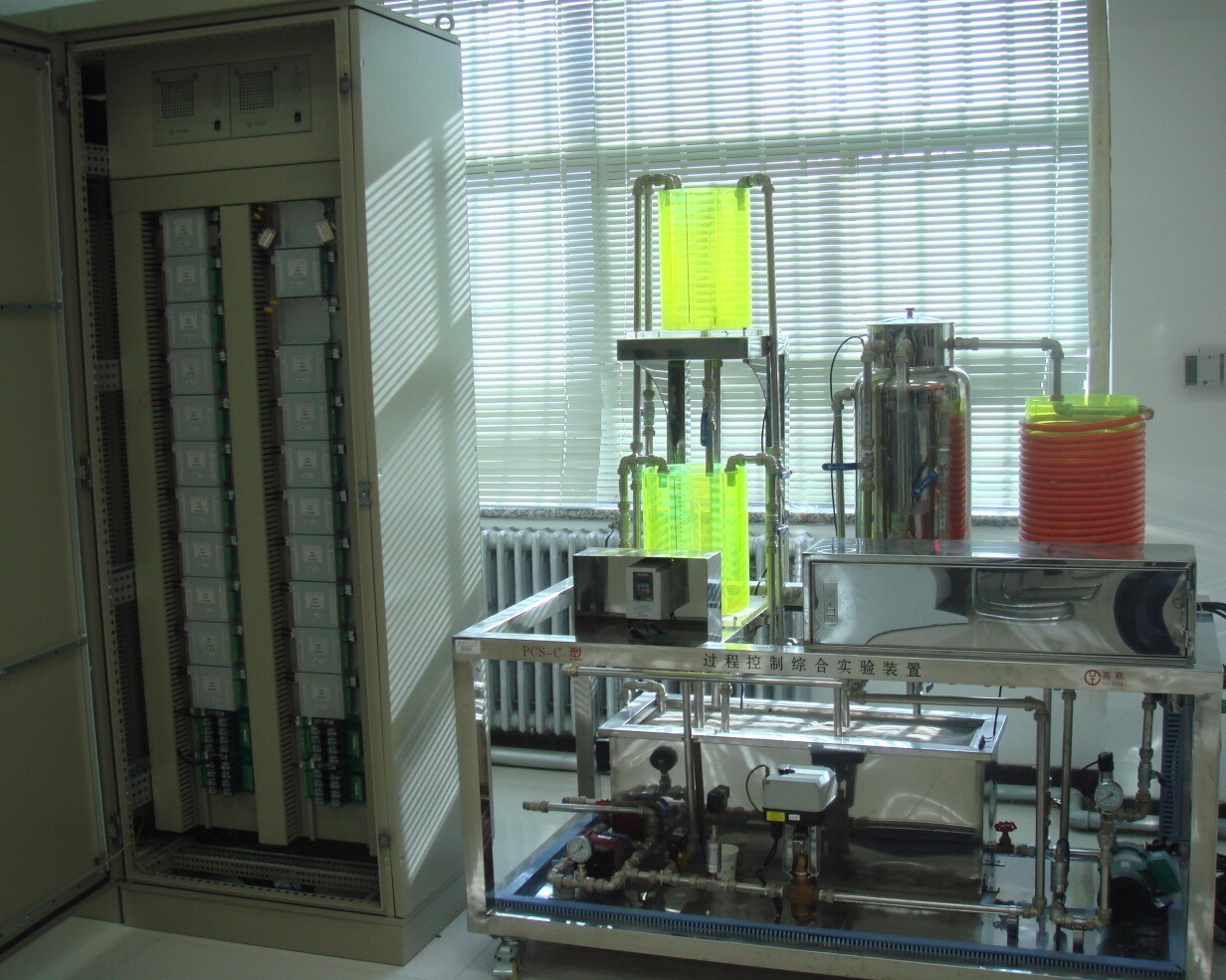

圖5 山西電力學校過程控制綜合實驗裝置

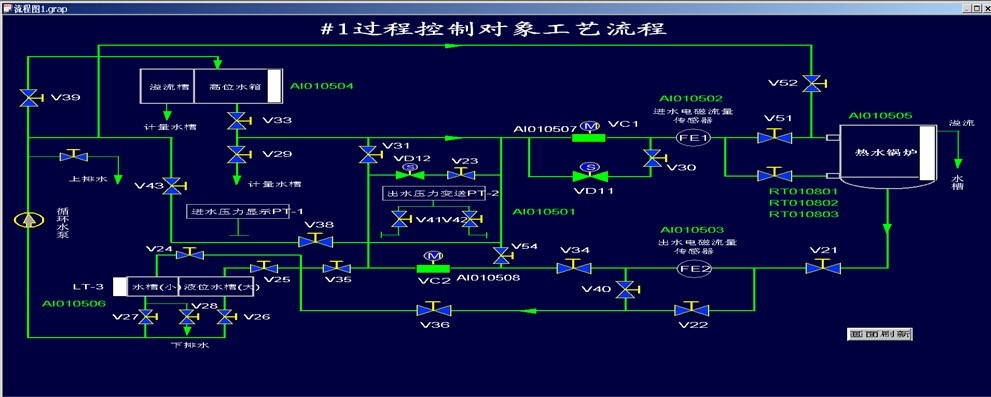

圖6 山西電力學校過程控制監控畫面

3 結語

   通過LN2000 DCS控制系統在實驗室的應用，提高了高等院校實驗室的硬件設施條件及實驗環境，方便了教師教學，增加了學生的動手操作能力。使學生通過實驗掌握了現場工業生產過程的控制原理，從而為學生車間實習，踏入工作崗位奠定了一定基礎。
