機組情況簡介

機組為中國長江動力公司（集團）武漢汽輪發電機廠生產的高溫高壓背壓式汽輪機，主要參數為：

主蒸汽壓力                 8.83 MPa

      主蒸汽溫度              535 oC

      主蒸汽流量              額定234 t/h  最大259 t/h

      排汽量                  額定186 t/h 最大203 t/h

      排汽壓力           0.981 MPa（0.785 MPa ~1.275 MPa調整）

      排氣溫度                265.83 oC

      額定功率                25000 kW /30000 kW

      額定轉速                3000 r/min

      跳閘轉速                3360 r/min

      調節系統油壓            1.96MPa

      油泵進口油壓            0.1MPa

      脈沖油壓                0.98Mpa

　機組配置說明：

　　·本機組配置一個過程控制站，一對雙冗余的高性能微處理PU。

　　·一臺操作員站，供運行人員操作；一臺工程師站，供工程師修改組態和參數，并且可作為歷史站收集歷史數據。

　　· 上位機采用100M的以太網通訊；由一對雙冗余的交換機完成。I/O智能模塊與PU采用雙冗余CAN網通訊；

    · 智能I/O模塊配置共91點，留有超過20%的余量。

    · 采用智能伺服卡，接受AO（閥位指令）和就地LVDT閥位反饋；送出一路4~20mA反饋信號到AI卡件，一路±10mA電流信號（也可0~10V電壓信號）到伺服閥控制門的開度。

    ·系統配置兩套電源： 1對冗余的24V卡件電源，1對冗余的24V伺服卡電源；避免了系統內之間的相互干擾。

系統配置表

系統功能

DEH系統具有自動調節、程序控制、測點監視以及汽機保護等功能。各項功能具體如下：

1.  控制功能：

a.轉速控制功能

b.自動同期控制

c.閥位控制

d.負荷控制

e.主汽壓力控制

f.一次調頻功能

2.  保護功能：

a.負荷高限

b.負荷低限

c.閥位高限

d.主汽壓保護(TPC)

e.110％超速保護

f.OPC保護

g.DEH故障停機

h.DEH失電停機

3.  試驗功能：

a.超速試驗功能

b.閥門嚴密性試驗功能

4.  閥門管理

a.GV控制：通過高調門來控制轉速和負荷。

b.LV控制：通過低調門來控制供熱壓力。

操作說明：

1.  啟動：

汽輪機跳閘后，當ETS具備啟動條件時，所有閥門關閉的情況下，由運行人員手動掛閘，系統接收到三取二以后的油壓建立信號以后，掛閘成功。

2.  轉速控制：

汽輪機掛閘后，主汽門自動開啟，按下操作員自動按鈕，選擇在操作員自動運行方式，由高壓調門控制轉速。

汽輪機沖轉：

選擇好啟動方式以后，在自動控制操作界面設定目標轉速和升速率，改變目標值后保持指示燈亮，按下進行按鈕，轉速將會根據設定的速率增長。運行人員設定的升速率最大為300rpm/min，當轉速超過2900rpm后最大升速率為60rpm/min，當轉速增長到目標轉速后，進行的指示燈將會熄滅。

如果目標轉速設定在臨界轉速范圍內，則自動將目標轉速調整為低于臨界轉速下限50轉，當轉速進行到臨界轉速區范圍內時，升速率自動調整為500rpm/min，臨界轉速區的指示燈點亮。

    在汽機轉速達到暖機轉速時，保持燈亮轉速不再增加，此時轉速將維持在暖機轉速，直到再次按下進行按鈕。

3.  摩擦檢查：

機組啟動過程中，為保證機組運轉正常，需要在低轉速下，檢查汽輪機轉動情況和監測儀 表系統的工作是否正常。DEH 中設計了摩擦檢查功能。

當轉速升至500-800rpm之間時，按下摩擦檢查按鈕，高壓調門關閉，轉速開始下降。轉速下降過程中進行摩擦檢查，密切監視汽機轉動情況和各監測儀表顯示，當轉速低于50轉時，摩擦檢查結束。

4.  自動同期：

汽輪機轉速升至并網轉速，電氣發出允許自動同期信號，轉速在3000±15rpm之內，可以投入自動同期，自動同期投入后，目標轉速與給定轉速跟隨電氣自動同期裝置發出的命令動作。

5.  并網帶初負荷:

發電機并網以后，DEH系統根據實際的主蒸汽壓力計算出帶初負荷預開度，保證發電機并網以后能帶上3~5％的初負荷，防止逆功率運行。

6.  各調節回路：

調節回路設置有：功率回路、主汽壓力回路。當發電機并網以后，DEH系統在自動狀態，無控制回路投入，被控信號無故障，壓力負荷合適時，可考慮投入任意一個控制回路。

按下功率回路按鈕，使功率回路投入，功率回路投入以后，將機組負荷維持在運行人員

設定的目標負荷附近。

按下主汽壓力回路按鈕，使主汽壓力控制回路投入，回路投入以后，將機組主汽壓力維持在運行人員設定的目標主汽壓力附近。

并網以后所有控制回路不投入，則處于閥門控制狀態，此時設定的目標值為調門總指令，系統根據調門總指令來設定調門的開度，此時控制回路為開環狀態，DEH僅控制閥門的開度，機組功率由蒸汽參數決定。

各個控制回路之間進行切換時，機組的控制是平穩無擾的，不會改變閥門的開度，不影響機組負荷。

7．抽汽供熱

當機組負荷滿足抽汽的要求后，投入抽汽功能，通過開大和關小低壓調門來控制抽汽壓力，滿足供熱需求。抽汽控制可以選擇手動控制和自動控制方式。抽汽手動時直接對低壓調門進行操作，用增減按鈕調節閥門開度。當閥門和被控信號無故障時可以投入抽汽自動，由運行人員輸入抽汽壓力目標值和速率，回路自動控制閥門使抽汽壓力達到運行人員設定的抽汽壓力。

保護功能：

1.  超速保護

DEH系統具有110超速和OPC超速兩種保護功能。超速保護系統對轉速進行了三取二，并且設計有硬回路和軟回路兩路保護功能，兩路保護互為冗余，保證保護動作的可靠性。

當轉速高于3090時或者機組負荷>30%并且并網信號突然喪失時，OPC保護動作。OPC動作時強制所有調門的指令輸出為0，就地OPC電磁閥帶電，將調門上的油壓泄掉，所有調門全部關閉。當轉速低于3082轉后，OPC保護復位，DEH系統自動將維持轉速在額定轉速。

當轉速超過3300時110超速保護動作，此時發送跳機信號到ETS，并且強制所有閥門指令輸出為0，系統切除操作員自動控制。

2.  限制保護功能

DEH設計有閥位限制、負荷高限、負荷低限以及TPC保護功能。

試驗功能：

DEH具有在線試驗功能：嚴密性試驗以及超速試驗。

1.  閥門嚴密性試驗：

為檢驗閥門的嚴密性，需要進行嚴密性試驗，本機組只進行調節汽門嚴密性試驗，試驗時將分別關閉調節汽門。當閥門關閉后，轉速在30分鐘之內能夠?qū)⒅梁细褶D(zhuǎn)速，說明閥門嚴密性可靠。

2.  超速試驗：

在機組安裝完成或者大修后進行首次啟動時，汽輪機應進行超速試驗以檢驗超速遮斷機構。

操作界面說明：

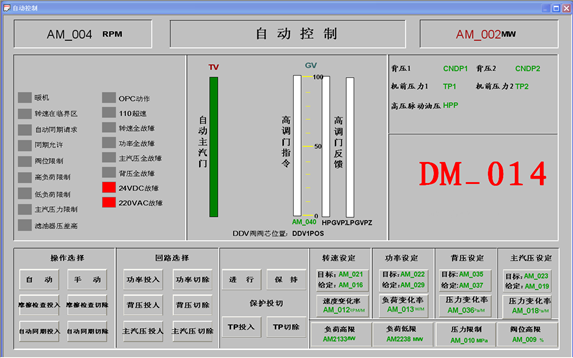

自動控制畫面：包括實現自動控制功能所需的各操作按鈕、參數顯示及報警，可以完成機組從掛閘、沖轉、暖機、磨擦檢查、并網帶負荷、回路投入、抽汽投入等功能。

試驗畫面：包括嚴密性試驗和超速試驗。進行調門嚴密性試驗時，調門全關，觀察在一定時間內轉速是否下降到可接受的范圍之內。超速試驗分為103超速試驗、電超速試驗和機械超速試驗，根據需要選擇試驗方式進行試驗。

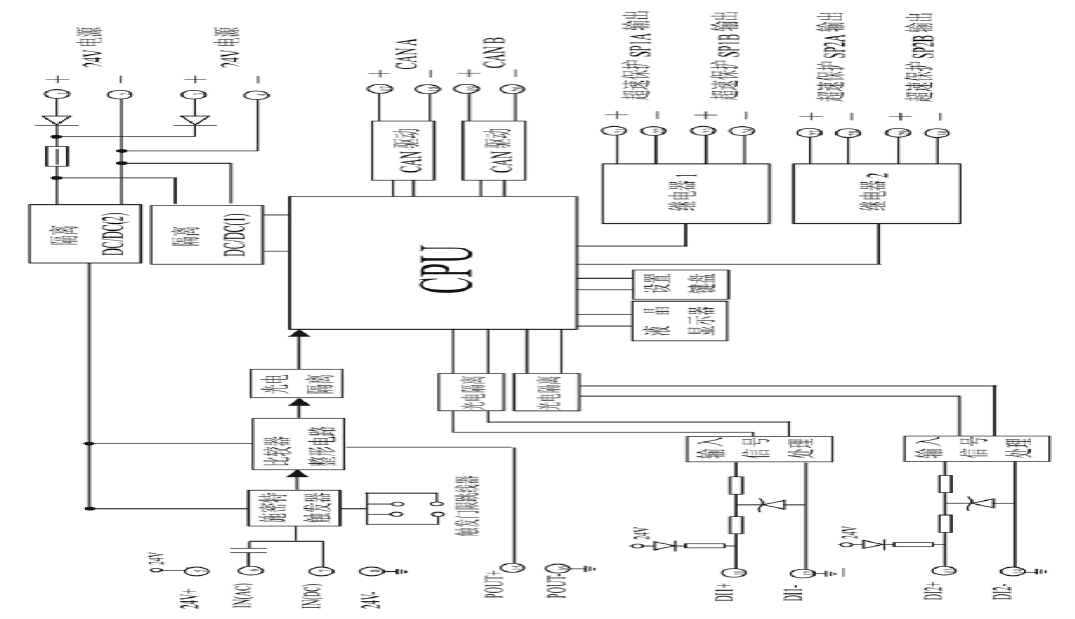

附：LN-04BP超速保護模塊原理圖、伺服卡原理圖：
