該項目由兗煤菏澤能化有限公司建設管理的趙樓綜合利用電廠1×300MW凝汽式汽輪發電機組，位于山東省菏澤市的鄆城縣與巨野縣之間，是與趙樓礦井配套的新建坑口電站。燃用兗煤菏澤能化有限公司趙樓煤礦的洗中煤、天然焦、煤矸石及煤泥等燃料，本期建設配1臺1025t/h循環流化床鍋爐，以及配套除塵及其他相關的附屬設施。輔網DCS采用山東魯能控制公司LN2000系統。LN2000系統具有開放化、信息化、智能化、小型化和高可靠的特點，在電廠DCS、DEH已獲得廣泛應用。本次納入DCS控制的范圍涵蓋電廠輔網水、煤、灰的主要車間，以下從設計、優化、實施等方面介紹DCS在輔網控制中的應用。

1輔網DCS簡介

    趙樓綜合利用電廠一期1×300MW循環流化床機組輔網的控制對象為水、煤、灰及空調等系統，共設28對PU控制站，化水處理2臺操作員站，精處理2臺操作員站，輸煤2臺操作員站，除灰2臺操作員站，運行人員也可通過集控室輔網3臺操作員站對各分系統進行集中控制；電子間配備輔網工程師站、歷史站、SIS通訊接口站，工程師站綜合水、煤、灰控制邏輯、組態、調試權限，歷史站接收和存儲輔網運行數據和歷史數據查詢、接受GPS對時信號對整個DCS系統進行校時，SIS通訊接口站與SIS系統進行數據傳輸。

2輔網控制系統設計

輔網控制主要特點是各控制單元較為分散，控制距離遠近都有，這種分散的控制決定輔網一體化控制對網絡的依存度要求比較高，需要有良好的網絡冗余結構。

2.1I/O測點分配

輔網的I/O測點數達8700點左右，中間控制點數5000左右，28對PU控制站，30多個機柜包括網絡柜、電源分配柜、控制機柜、遠程機柜等。測點分配方面化水控制分為鍋爐補給水、循環水處理、綜合水泵房、取水泵房；輸煤控制分為廠內原煤、廠外輸煤、煤泥系統、含油廢水處理；除灰控制分為氣力除灰、布袋除塵器、灰?guī)煜到y(tǒng)；空調系統。

2.2網絡結構

網絡結構為星型網絡布置，設有水網控制室、除灰控制室、輸煤控制室、輔網集控室，A、B網采用百兆全雙工冗余以太網布置，節點間采用光纖通訊網絡，遠程控制柜采用現場CAN總線通信方式。

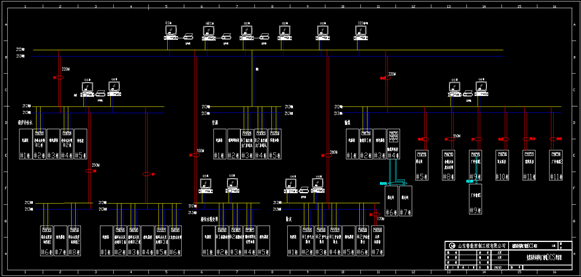

輔網網絡設計圖

2.3電源設置

在化學補給水機柜控制室、除灰機柜控制室、輸煤機柜控制室配置電源分配柜，就近對各子系統控制柜和遠程I/O柜進行供電管理。電氣來雙路獨立交流220V電源，分供UPS和機柜作為直流電源模塊及部分開關量輸出的電源。所以當其中一路電源出現故障，系統自動切換至另一路，保證正常工作并發出電源故障報警，以便維護人員及時維修。

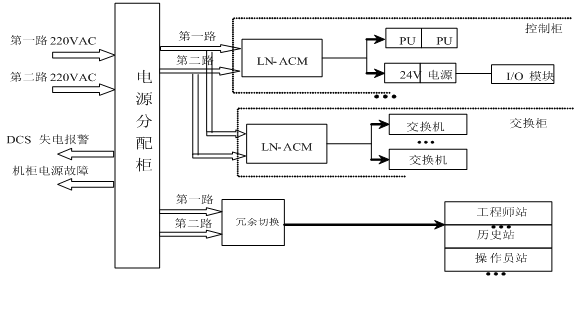

電源分配原理圖

2.4系統接地

系統良好的接地能降低信號干擾，保證DCS信號可靠性。設計機柜電磁浮空狀態，I/O信號電纜屏蔽單側接入控制柜接地點，遠程機柜就近接地點接地，其他設備不能通過DCS系統地接地。機柜安裝就位和系統送電前，必須經過接地電阻和絕緣測試，接地電阻<1Ω對地絕緣電阻>2MΩ，合格后放可送電調試。

3軟件設計和分組

合理地進行上位機軟件設計，統一上位機監控界面，使各輔助系統具有統一的風格，統一的操作方式，并能合理、靈活地進行切換和調用，將使整套輔助網絡控制系統受到電廠的歡迎。輔網LN2000DCS系統完成數據采集、控制、聯鎖功能，以滿足各種運行工況的要求，確保系統安全、高效地運行。整個系統可包括以下子系統：

• 水系統監控網絡

• 輸煤系統監控網絡（包括廠外輸煤部分）

• 灰系統監控網絡

• 凝結水精處理系統監控網絡

• 空調系統監控網絡

• 輔助車間集中監控網絡

• 人--機接口（MMI）

• 數據通訊系統

• 遠程I/O站

• 與其它控制系統接口

3.1化水控制部分

   設置水點監控網絡，在補給水車間控制室設置就地水系統監控點操作員站，構建水網就地集中監控網。水點監控網絡通過冗余通訊接口接入輔網。納入水網的系統有：

• 鍋爐補給水處理系統

• 循環水石灰處理系統

• 工業廢水處理系統

• 綜合水泵房系統

• 凝結水精處理系統

• 廠外取水泵房

本工程共有4個廠外取水泵房，離廠區較遠（約15km），采用光纖加遠程I/O控制方式，在鍋爐補給水控制系統進行監控。

以下為部分控制流程圖：

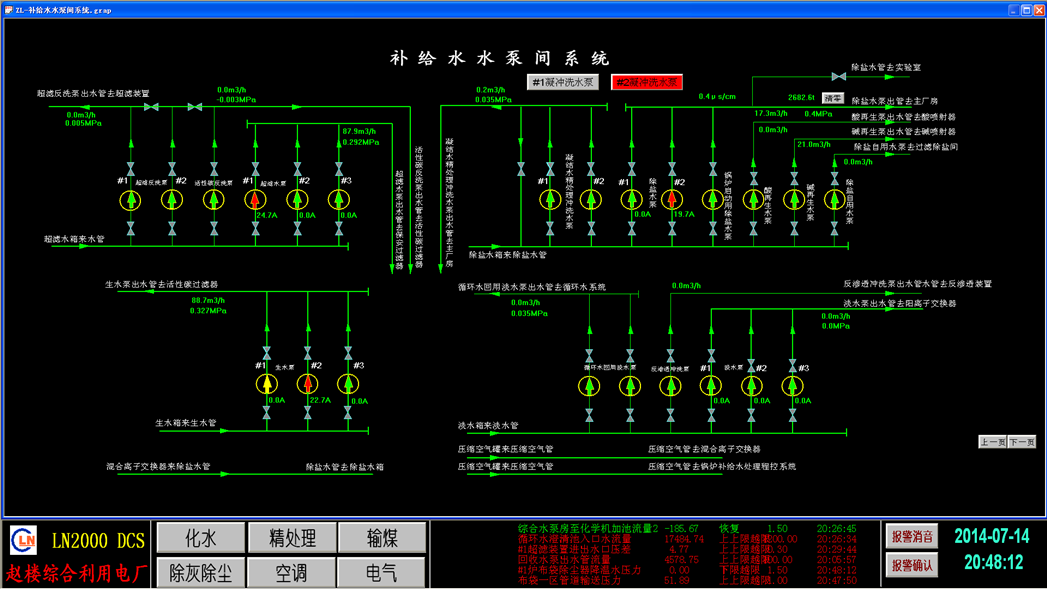

補給水系統

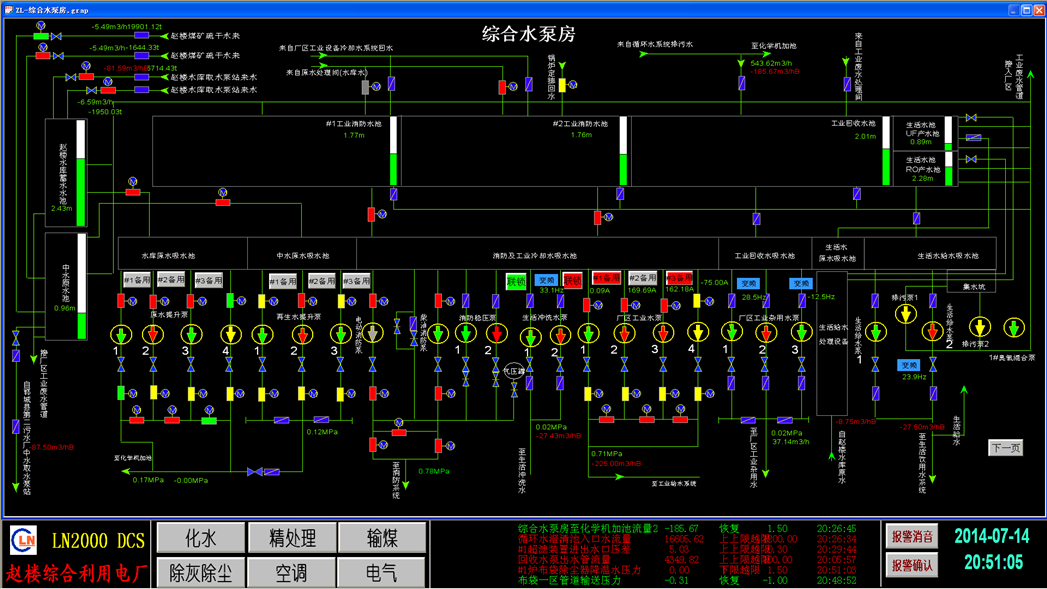

綜合水泵房系統

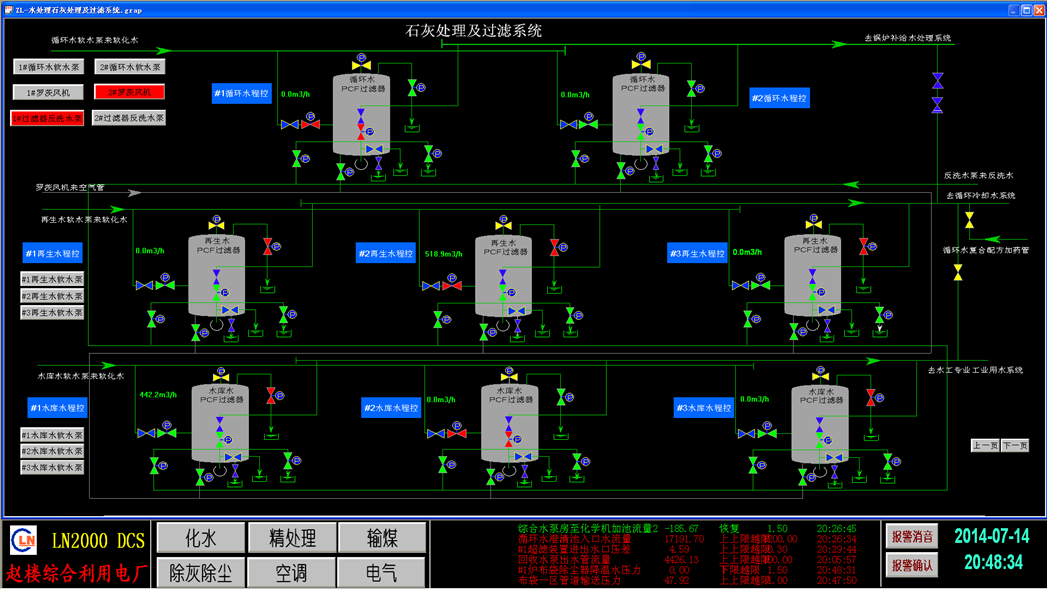

石灰石過濾系統

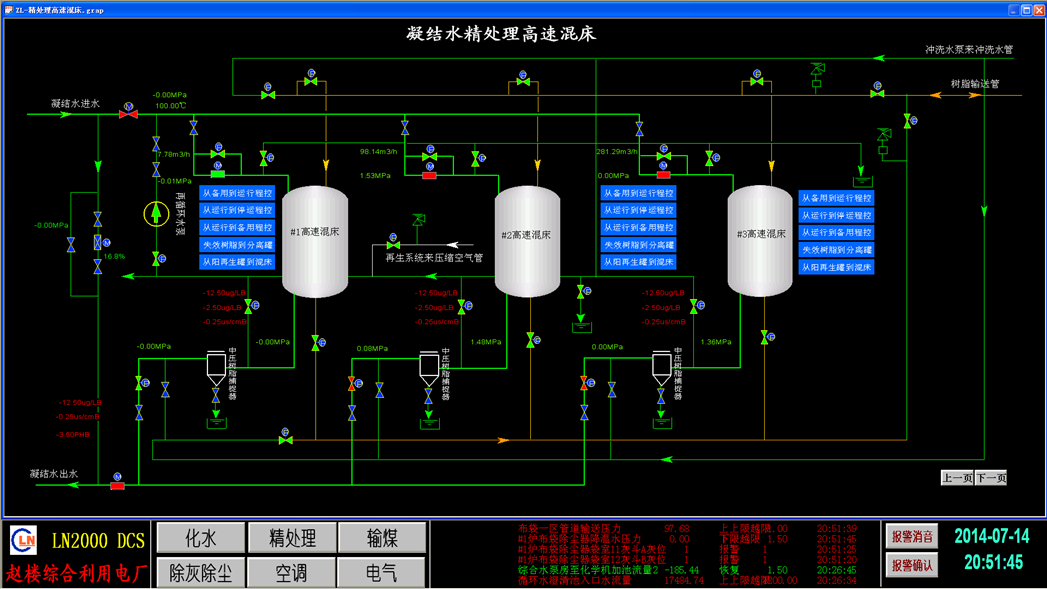

凝結水精處理系統

3.2輸煤控制部分

設置煤點控制網絡，本工程的輸煤系統就地監控點設在輸煤綜合樓輸煤程控室。輸煤控制系統的控制機柜分別布置在就地設備附近或輸煤綜合樓控制室內，通過通訊接口與煤網通訊，煤網再與輔助車間集中監控系統通訊，全部實時數據、監視畫面送到輔助車間集中監控網絡系統，在集控室的輔網操作員站上可對其進行監控。在輸煤控制室內設置維護檢修、事故處理和調試時使用的就地人機接口設備，完成對輸煤系統的監控，最終實現就地無人值班。煤點監控網絡通過冗余通訊接口接入輔網。納入煤點的系統有：

• 廠外輸煤系統

• 廠內輸煤系統

• 含煤含油廢水處理系統

• 煤泥輸送系統

以下為部分控制流程圖：

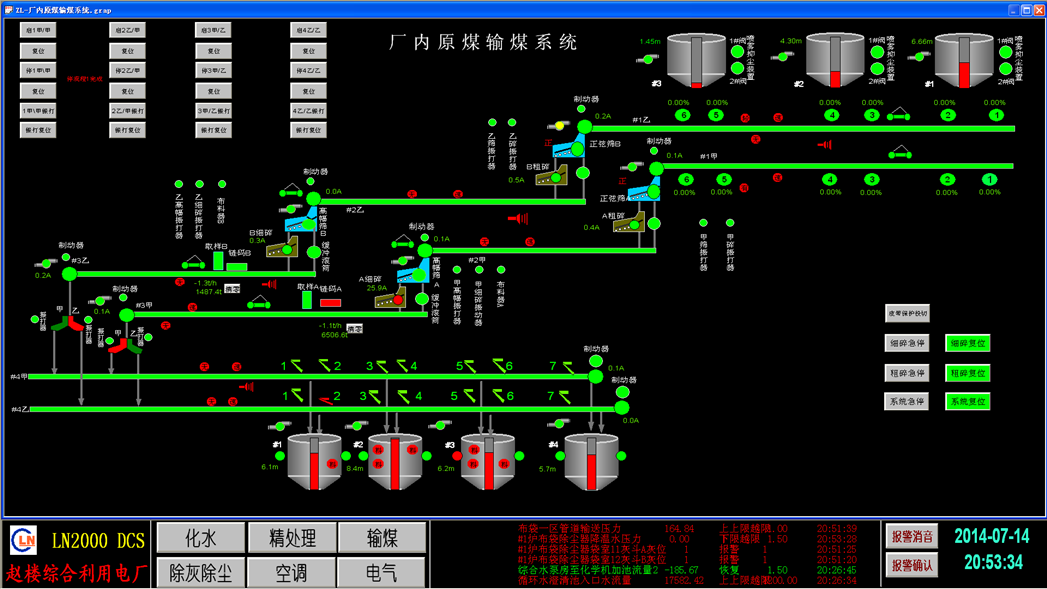

廠內輸煤

廠外輸煤

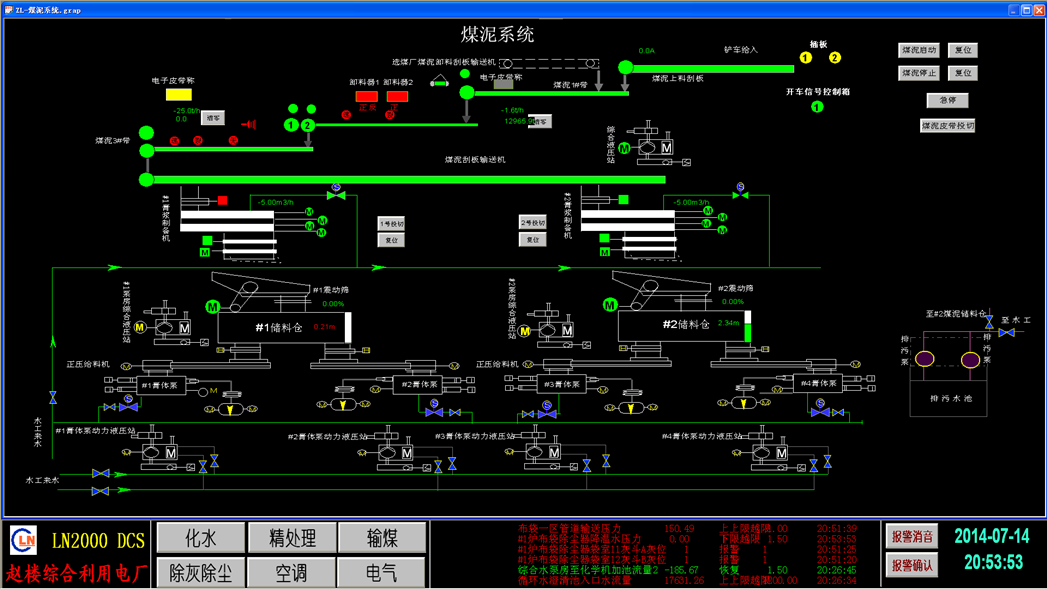

煤泥系統

3.3除灰控制部分

設置灰點監控網絡，在除灰控制室設置就地灰系統監控點操作員站，構建灰網就地集中監控網。納入灰網的系統有：

• 氣力除灰系統

• 布袋除塵系統

以下為部分控制流程圖：

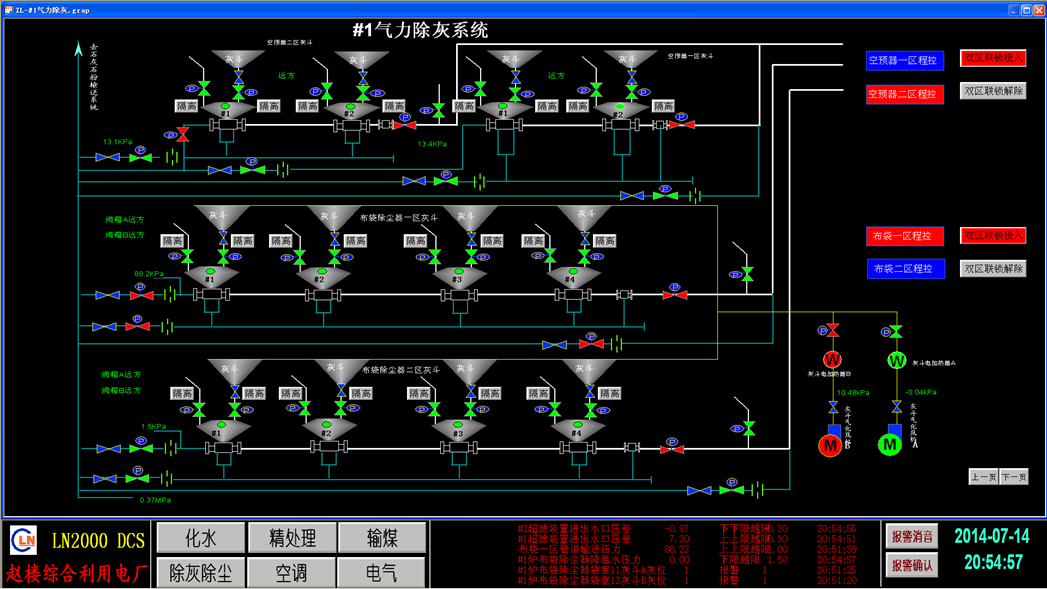

氣力除灰系統

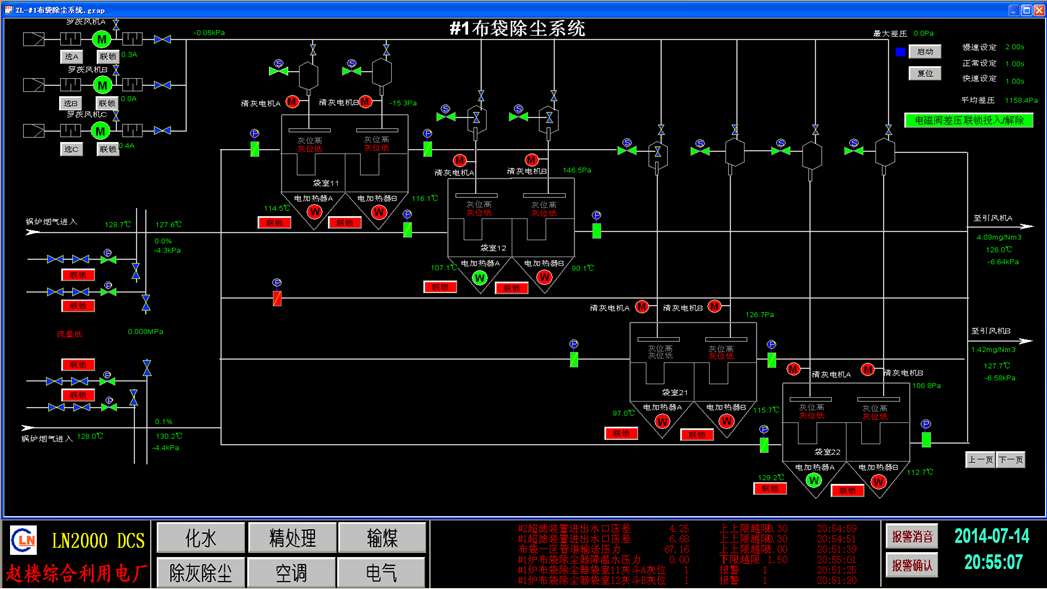

布袋除塵系統

3.4凝結水精處理控制部分

凝結水精處理控制系統包含汽水取樣、化學加藥的監控。在煤倉間6.3米層凝結水精處理控制室設上位機操作員站。凝結水精處理控制系統通過冗余通訊直接接入輔網，可在精處理操作員站或化水控制室操作。

3.5空調系統控制部分

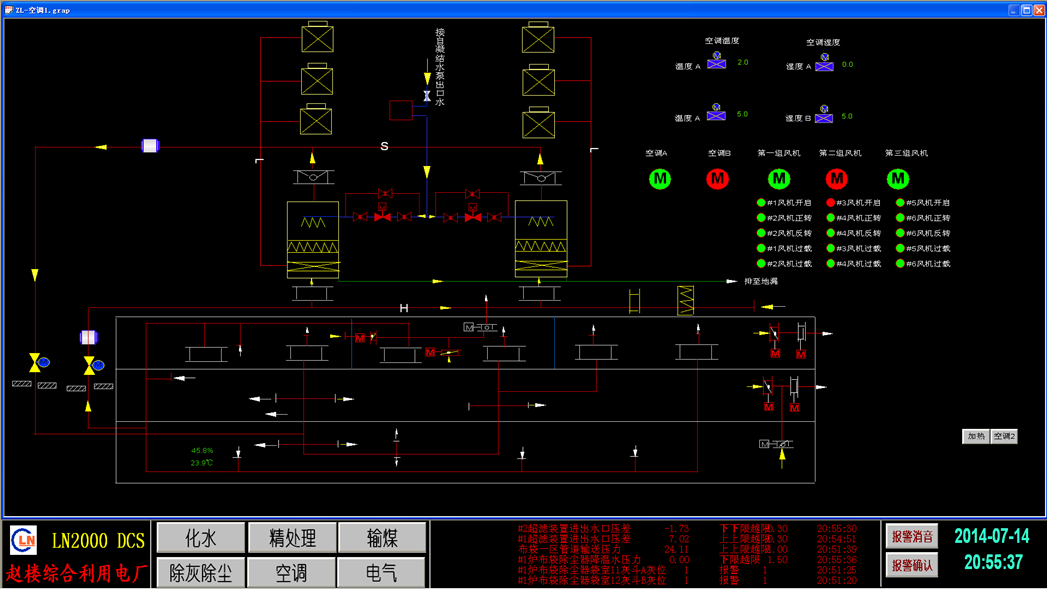

空調控制系統包括集控室及電子設備間空調系統、主廠房通風、采暖加熱站的控制。通過冗余通訊直接接入輔網，可在集控室輔網操作員站進行監控。
