鄂溫克電廠鍋爐為哈爾濱鍋爐廠有限責任公司自主開發研制的600MW褐煤超臨界鍋爐，鍋爐型號HG1950/25.4—HM15型，單爐膛、一次中間再熱、墻式切圓燃燒、平衡通風、緊身封閉、干排渣、全鋼構架、全懸吊結構П型布置、帶啟動循環泵的變壓運行直流鍋爐。鍋爐采用中速直吹式制粉系統，每臺爐配6臺磨煤機，5臺運行1臺備用。

汽輪機為超臨界、一次中間再熱、單軸兩缸兩排汽、直接空冷凝汽式，設計額定功率為600MW，最大連續出力637MW。汽機采用高中壓缸合缸結構，低壓缸為雙流反向布置。本機共設有七段抽汽，分別供給三臺高壓加熱器、一臺除氧器、三臺低壓加熱器。本機設有二個高壓自動主汽門和四個高壓調節汽門，布置在機頭前的運轉層下方；二個左右對稱布置的中壓聯合汽門。汽機給水系統設計有3臺35%容量的電動調速給水泵。

主控系統的DAS、MCS、SCS、FSSS，輔助控制系統中的脫硫控制系統、輸煤控制系統和空壓機控制系統采用魯能控制工程有限公司研發制造的LN2000分散控制系統。

   鄂溫克電廠控制系統采用LN2000 DCS 控制系統，按控制功能分類SCS、FSSS、DAS、MCS控制如下：

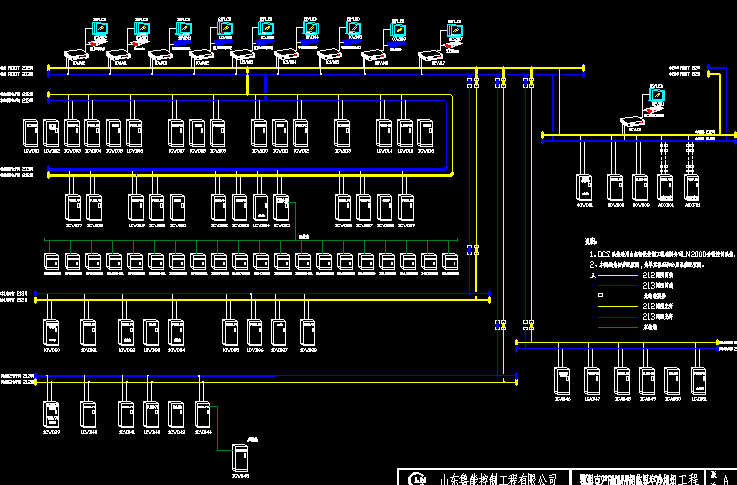

鄂溫克2X600MW超臨界空冷機組DCS系統配置圖

1 順序控制系統是DCS控制系統的一部分。它主要完成輔機系統的啟、停控制。本系統主要以功能組控制為主，并與分散控制系統的其它子系統配合，完成機組的機組的啟停控制功能、聯鎖保護功能和自動調節功能。本機組順序控制系統分為鍋爐順序控制系統（BSCS）、汽輪機順序控制系統(TSCS)、電氣及公用系統（ECS）、公用系統（COM）及空冷島系統（ACS）的順序控制。其中鍋爐順序控制系統(BSCS)完成包括鍋爐煙風系統、鍋爐輔機系統、吹灰器系統、鍋爐啟動系統等的控制、聯鎖、保護功能。汽機順序控制系統(TSCS)包括汽機側的主要輔機設備及系統的控制、聯鎖、保護功能。ECS單元機組部分、公用部分覆蓋了幾乎全部的開關量控制功能。包括：各開關的合、分，開關狀態和設備狀態的顯示、報警，模擬量的實時顯示。

1.1 BSCS系統的硬件組成共分配了6對控制器。具體分配如下：

#7PU：暖風器系統、除渣系統

#8PU：A送風機子功能組、引風機A子功能組、A空預器子功能組、一次風機A子功能組

#9PU：B送風機子功能組、B引風機子功能組、B空預器子功能組、B一次風機子功能組

#12PU：吹灰疏水、吹灰蒸汽、長吹吹灰器、空預器吹灰器、E層短吹灰器、煙溫探針

#13PU：A、B、C、D層短吹灰器、

#14PU：鍋爐啟動系統、本體疏水

#15PU：給水和減溫水系統、鍋爐疏水系統、輔汽部分設備

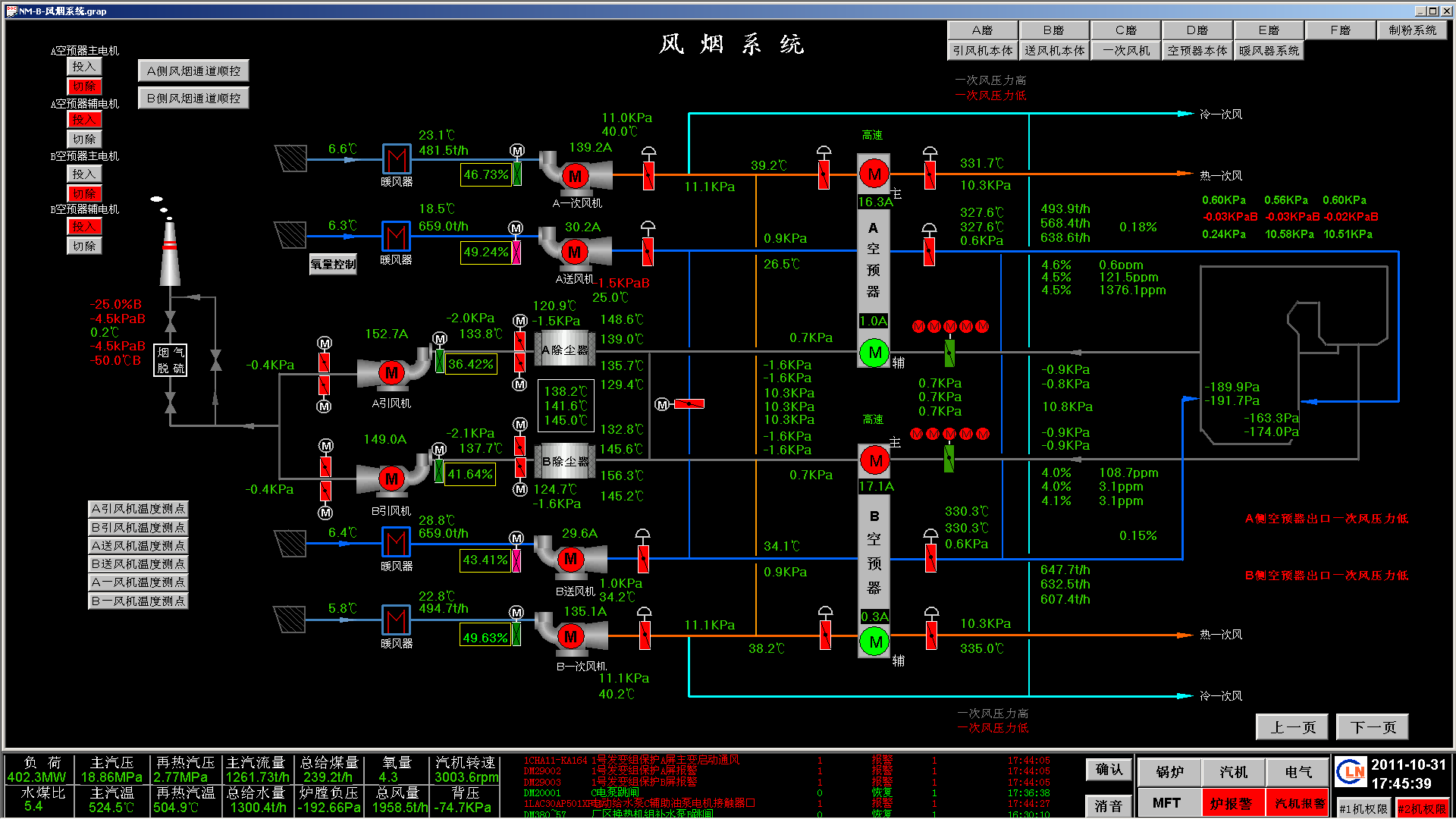

鄂溫克2X600MW超臨界空冷機組DCS系統風煙系統監控畫面

1.2 TSCS系統的硬件組成共分配了9對控制器。具體分配如下：

#18PU：大機潤滑油系統，EH油系統、汽機監視、本體監視, ETS

#19PU：B電動給水泵、主再熱器疏水、冷再逆止門及疏水

#20PU：C電動給水泵

#21PU：除氧系統、高加系統

#22PU：開閉式水系統

#24PU：發電機氫、油水,軸封，輔汽

#25PU：凝泵A、低加系統

#26PU：凝泵B，排汽集水坑，儀用空氣，精處理，智能換熱疏水，機側熱控電源監視，真空系統、排汽裝置

#27PU：A電動給水泵、汽機本體疏水

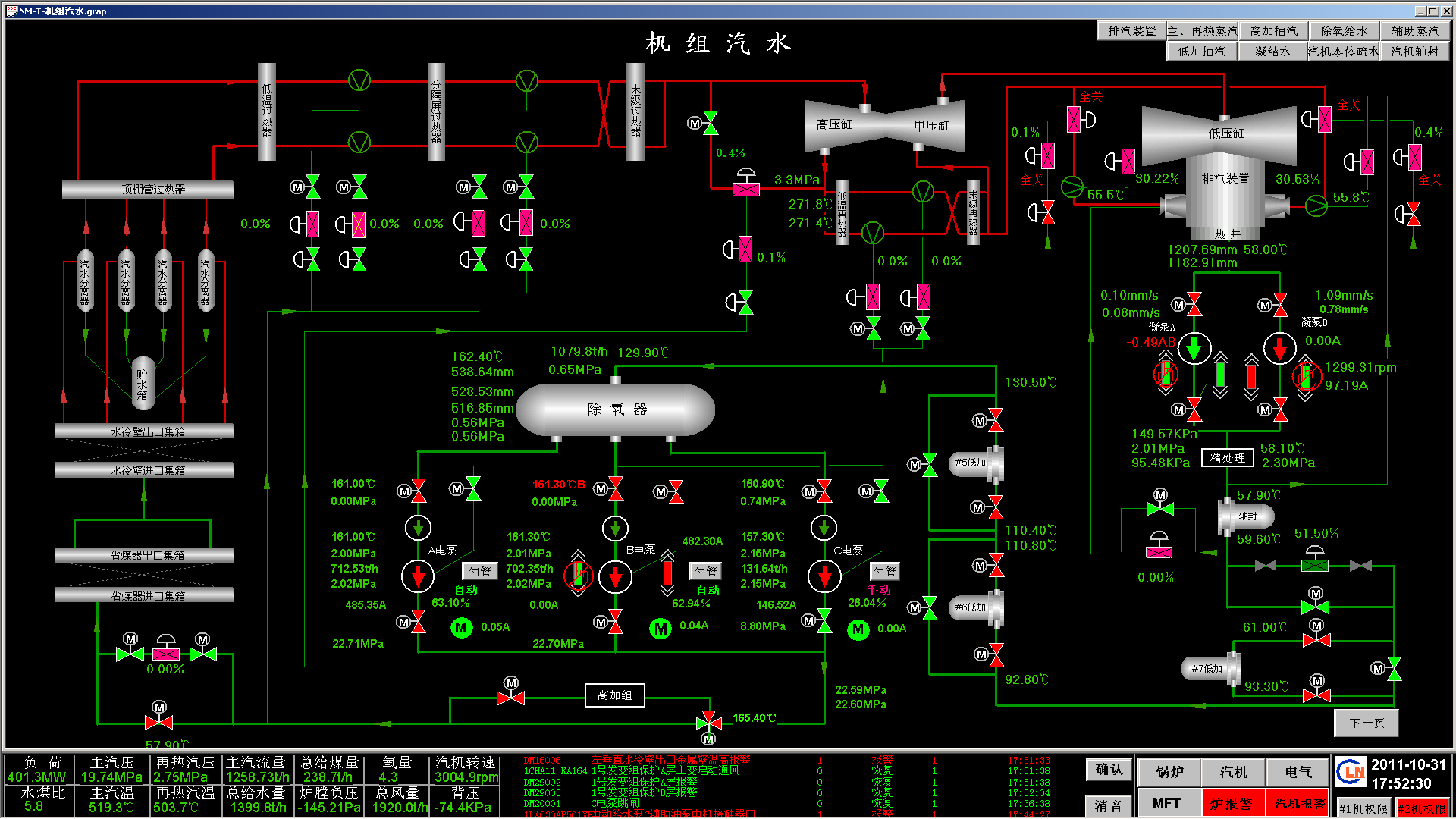

鄂溫克2X600MW超臨界空冷機組DCS系統機組汽水系統監控畫面

1.3 ECS系統的硬件組成共分配了4對控制器。具體分配如下：

#29 PU：發變組

#30 PU：廠用電1

#31 PU：廠用電2

#39 PU：電氣公用

1.4 空冷島系統的硬件組成共分配了4對控制器。具體分配如下：

#36PU：第1列、第7列風機、A真空泵

#36PU：第2列、第6列風機、B真空泵

#36PU：第3列、第5列風機、C真空泵

#36PU：第4列風機、公用部分、自動控制

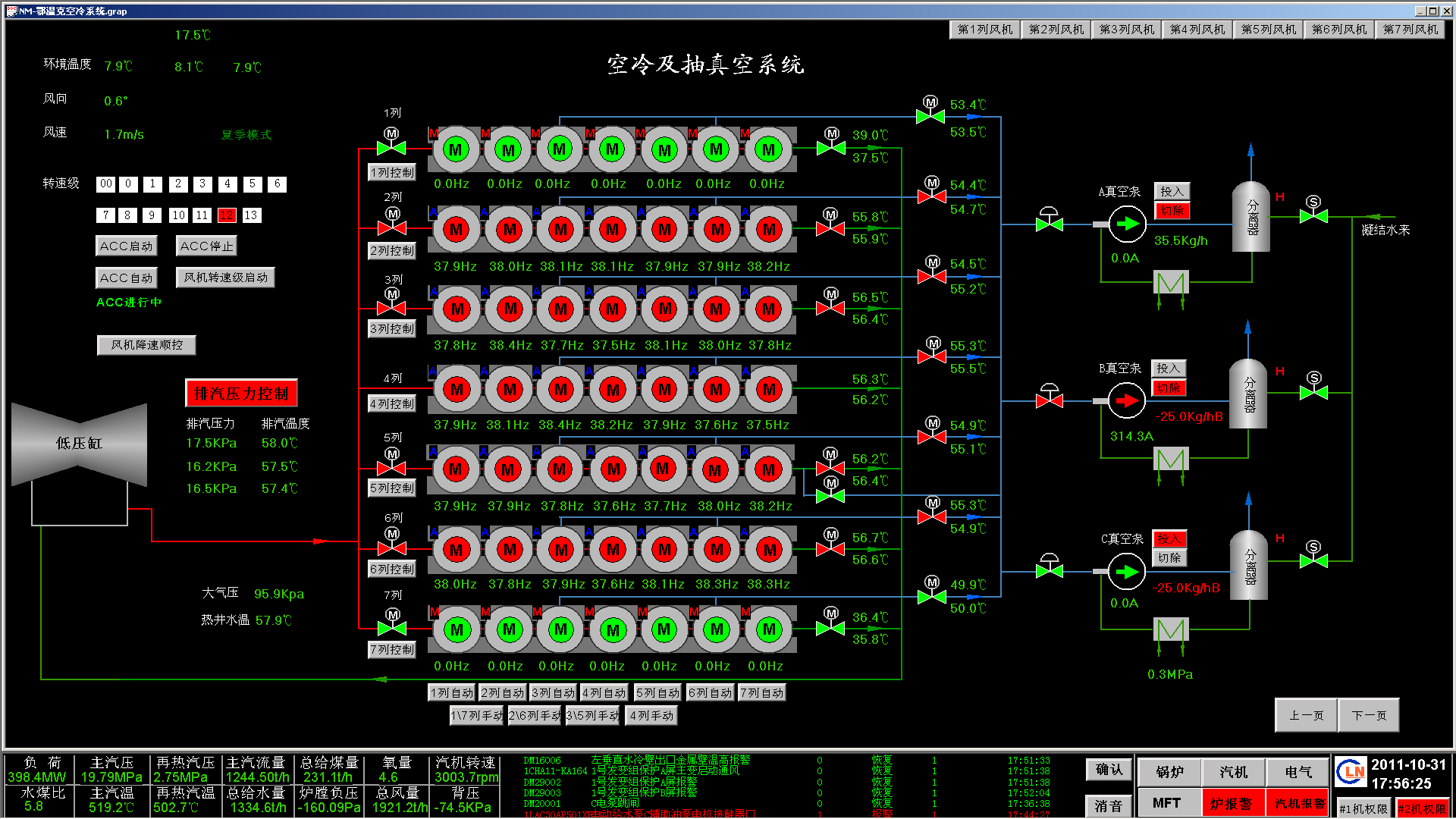

鄂溫克2X600MW超臨界空冷機組DCS系統空冷系統監控畫面

1.5 公用系統的硬件組成共分配了3對控制器。具體分配如下：

#36PU：燃油泵房

#37PU：輔機循環水泵

#38PU：廠區換熱,礦區換熱,生水加熱器,公用輔助蒸汽系統

2 .FSSS控制系統包括系統的控制、聯鎖、保護功能。FSSS系統的硬件組成共分配了6對控制器。具體分配如下：

#1 PU：MFT、OFT主邏輯，火檢，火焰電視，油泄漏試驗，火檢風機，密封風機，供油閥，回油閥等

#2 PU：A磨、給煤機、磨油站、冷熱風門, AB層油

#3 PU：B磨、給煤機、磨油站、冷熱風門, B等離子，等離子公用

#4 PU：C磨，C給煤機，磨油站，冷熱風門,C等離子, CD層油

#5 PU：D磨，D給煤機，磨油站，冷熱風門,EF層油，爐側熱控電源監視

#6 PU：E,F磨，E,F給煤機，磨油站，冷熱風門

3 .本工程對鍋爐金屬壁溫及發電機本體溫度參數的采集采用遠程I/O柜,并由遠程I/O柜通過CAN網通信接口將數據發至DCS系統的方式實現。

4 .CCS控制系統包括系統的控制、聯鎖、保護功能。CCS系統的硬件組成主要分配了3對控制器（分配如下），其它模擬量控制分散在其它控制站內。

#10 PU：協調控制、鍋爐主控，燃燒器、油二次風等

#11 PU：給水控制，主給水閥，給水旁路閥及給水測點，燃燒器輔助風

#23 PU：汽機主控

下面為部分典型自動控制回路的現場調試記錄：

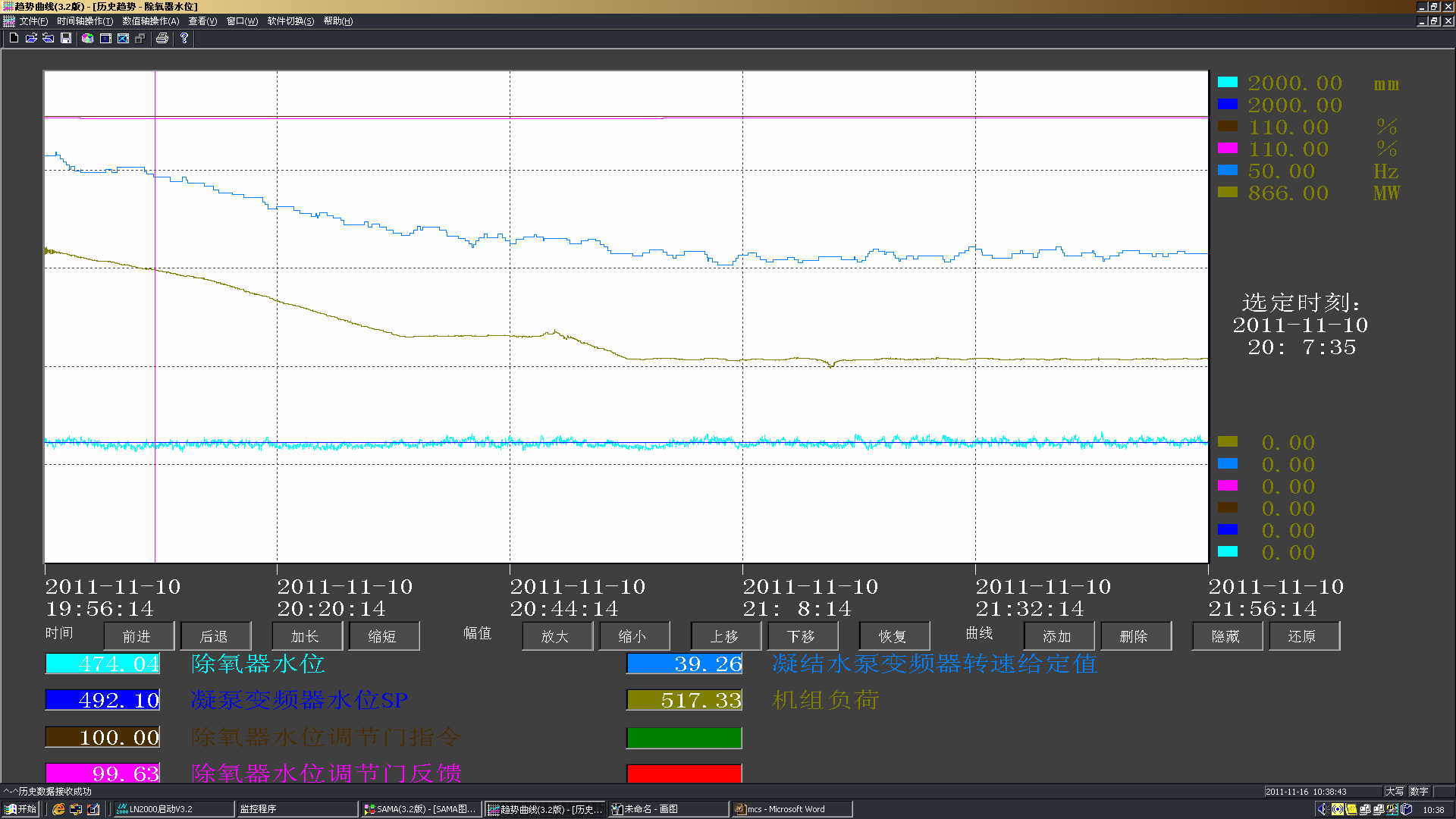

除氧器水位控制曲線

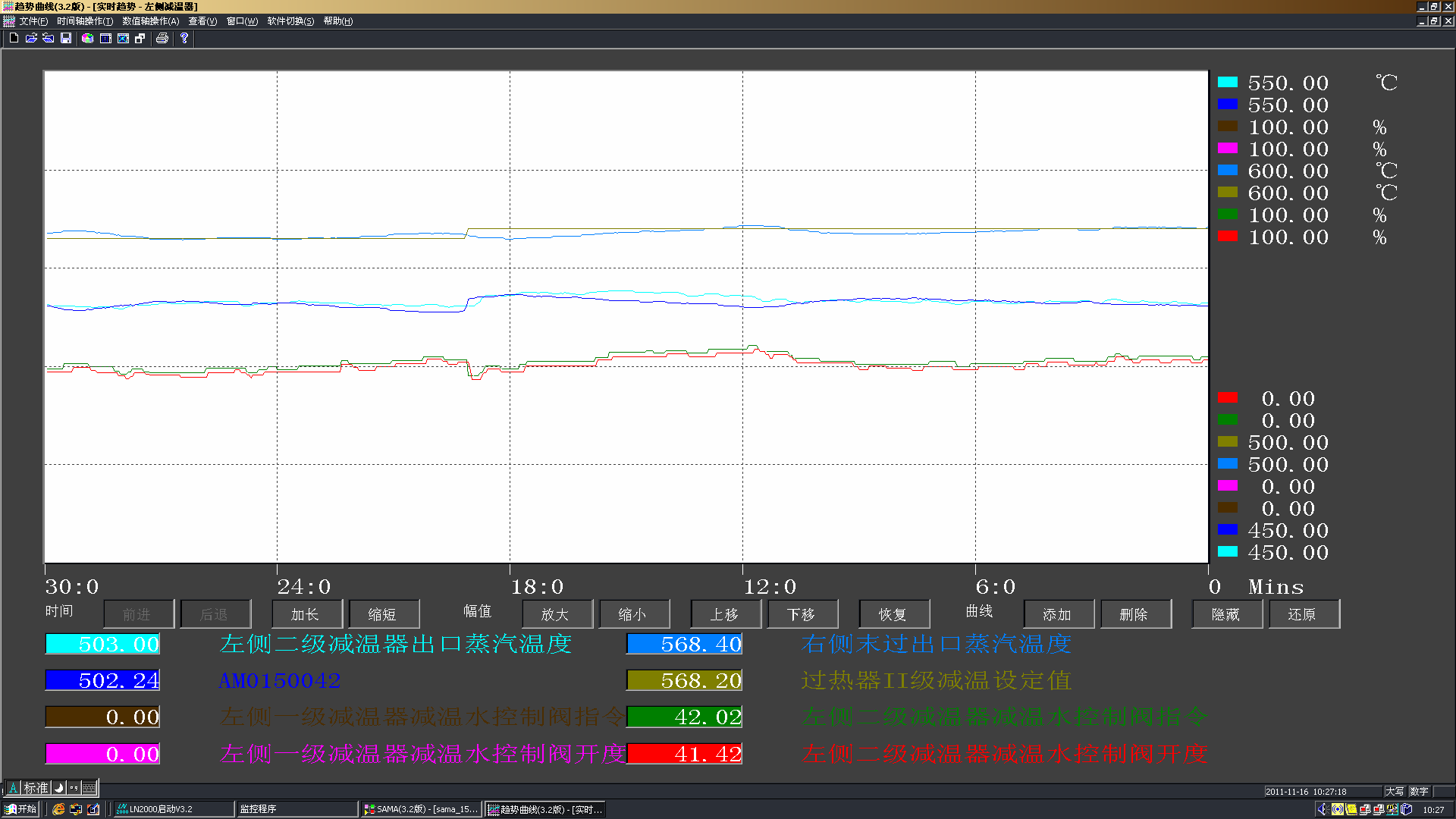

主蒸汽溫度控制曲線

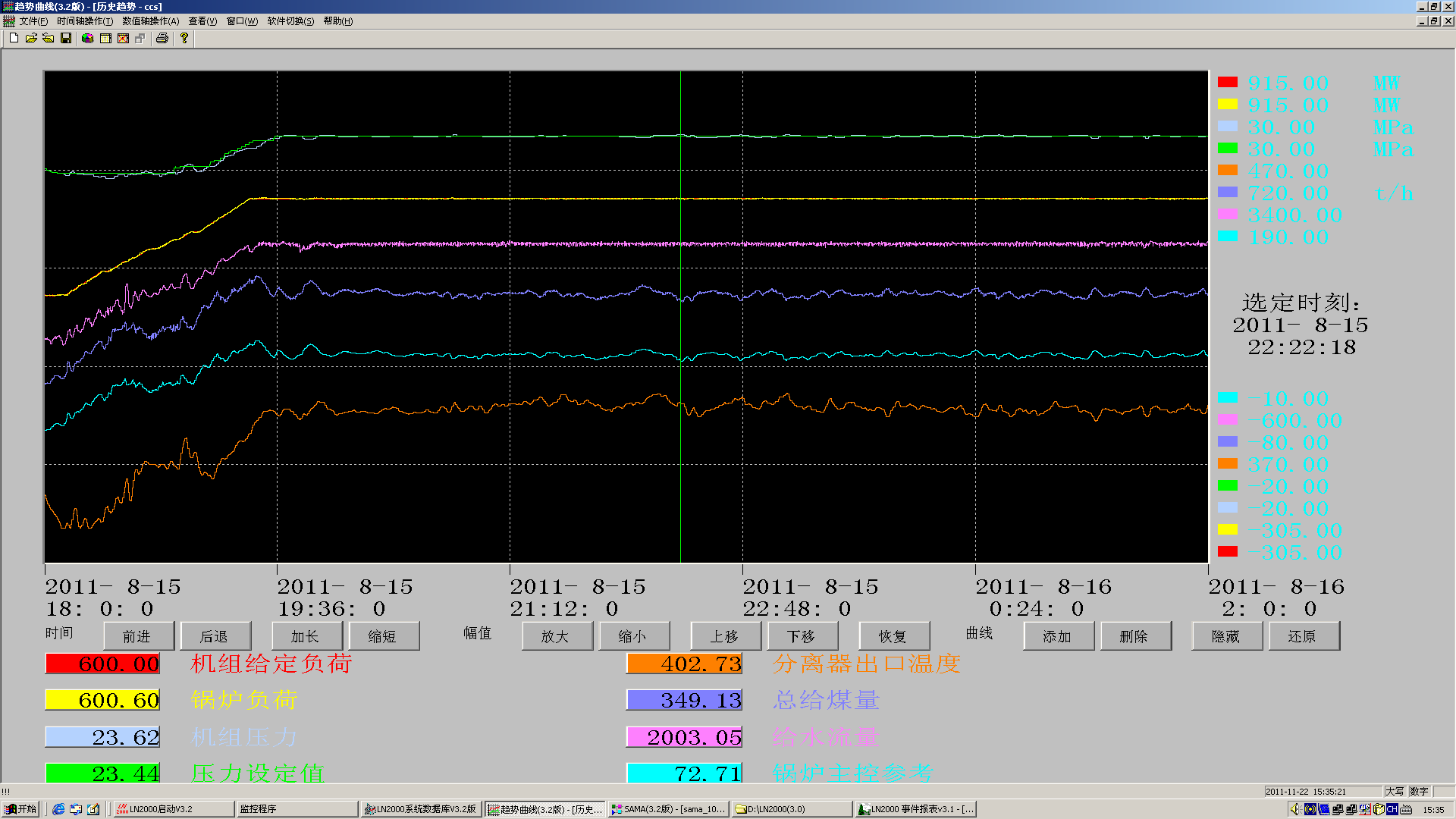

協調控制曲線
